トーコネ製BNC型コネクター。主に50Ωタイプの接栓です。周波数が200MHz以下であれば、75Ωの伝送ラインで使用可能なコネクターです。ケーブル取り付け方法は、半田タイプになります。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

トーコネ

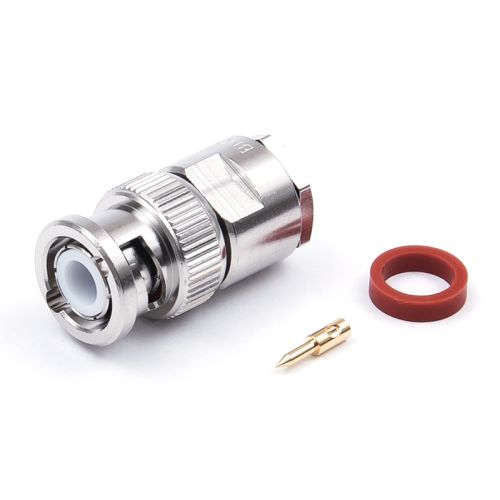

BNCP- 5(BNC型プラグ)

¥858 (税込)
  • 10個お買い上げで1個あたり ¥781 (税込) 割引率 9%。
  • 20個お買い上げで1個あたり ¥693 (税込) 割引率 19%。
在庫あり

商品詳細

概要

トーコネ製コネクター

トーコネ製BNC型コネクター。主に50Ωタイプの接栓で、75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの伝送ラインでも使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要
相当規格 MIL-C-39012,JIS C 5412,JEITA RC-5233
特性インピーダンス 50Ω または 75Ω
結合方式 バイオネットロック方式
定格電圧 AC 500V
耐電圧 AC 1500V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 0~4000MHz
ケーブル取付方法 中心:ハンダ 外部:締付
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

トーコネ製コネクター 取り付け図一覧

取り付け図一覧表
BNC型 M型 N型プラグ N型ジャック F型 SMA型
BNCP-1.5 MP- 3 NP-3 NJ-3 FP-3 SMAP-402S(Au)
BNCP-117NA MP- 5 NP-5D NJ-5 FP-4 SMAP-405S(Au)
BNCP-3 MP- 7 NP-8/U NJ-5W FP-5 SMAJ-402
BNCP-5 MP- 8 NP-8D NJ-8   SMAJ-405SR
BNCP-58/U MP-10 NP-8W NJ-8W
BNCP-58A-K (圧着タイプ)   NP-H-5DFB NJ-10
BNCP-62/U   NP-H-8DFB NJ-10W
    NP-H-10DFB

BNCP-5の仕様

型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
BNCP-1.5 14.5 24.0 10.8 3.3 1.5D-2V
1.5C-2V
1.5D-QEV
Ni(ニッケル) Au(金)
BNCP-117NA 14.5  43.0      3D-2V , 3C-2V , 3C-2V・S
5D-2V , 5C-2V , S-5C-FB
Ni(ニッケル) Au(金)
BNCP-3 14.5  24.0  10.8  5.9  3D-2V
3C-2V
Ni(ニッケル) Au(金)

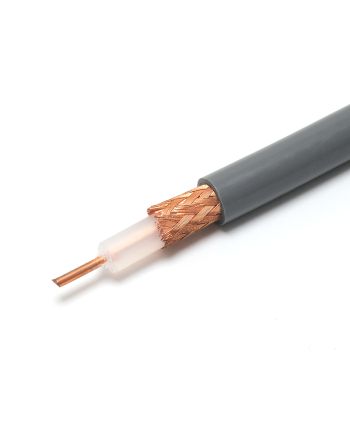

BNCP-5 14.5  27.0  13.8  8.0  5D-2V
5C-2V

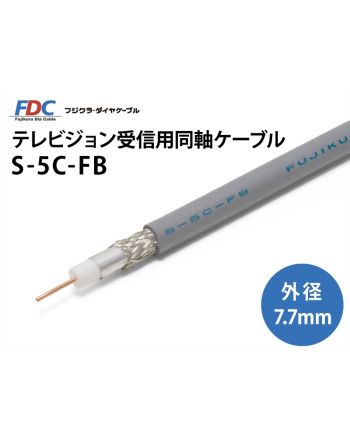

S-5C-FB
Ni(ニッケル) Au(金)
BNCP-58/U 14.5  24.0  10.8  5.4  RG-58/U , RG-58A/U Ni(ニッケル) Au(金)
BNCP-58A-K (圧着タイプ) 14.5  23.2      RG-58/U , RG-58A/U Ni(ニッケル) Au(金)
BNCP-62/U 14.5  24.0  10.8  6.5  RG-62/U  Ni(ニッケル) Au(金)

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
