トーコネ

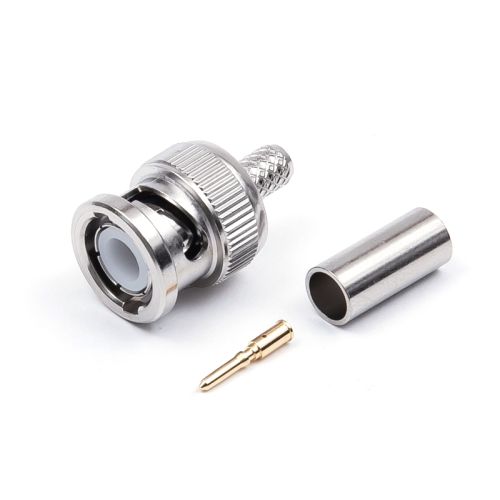

BNCP-58A-K(圧着タイプ BNC型プラグ)

¥418 (税込)

トーコネ製圧着タイプBNC型コネクター。主に50Ωタイプの接栓です。周波数が200MHz以下であれば、75Ωの伝送ラインで使用可能なコネクターです。ケーブル取り付け方法は、圧着タイプになります。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

在庫あり

商品詳細

概要

BNCP-58A-K(圧着タイプ BNC型プラグ)

トーコネ製圧着タイプBNC型コネクター。主に50Ωタイプの接栓で、75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの伝送ラインでも使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

※こちらのBNC型コネクターは専用工具(TA-35)が必要です。お求めは、別途お問い合わせ下さい。(通常納期:約5~7日)

概要
相当規格 MIL-C-39012,JIS C 5412,JEITA RC-5233
特性インピーダンス 50Ω または 75Ω
結合方式 バイオネットロック方式
定格電圧 AC 500V
耐電圧 AC 1500V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 0~4000MHz
ケーブル取付方法 中心:圧着 外部:圧着
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

取り付け図・仕様書はこちら

仕様

型番 A B C D E 適合ケーブル 表面処理
本体 中心コンタクト

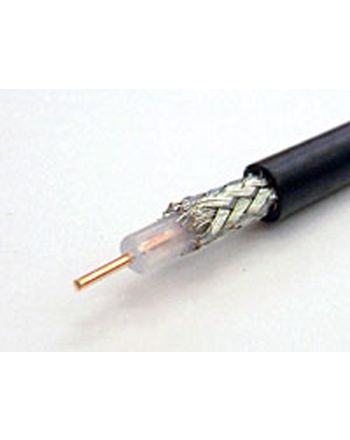

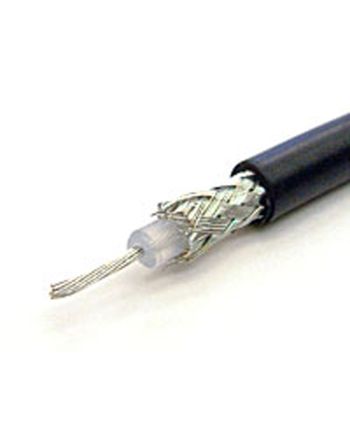

BNCP-58A-K (圧着タイプ) 14.5  23.2  3.0  14.5  6.5  RG-58/U , RG-58A/U Ni(ニッケル) Au(金)

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
