トーコネ

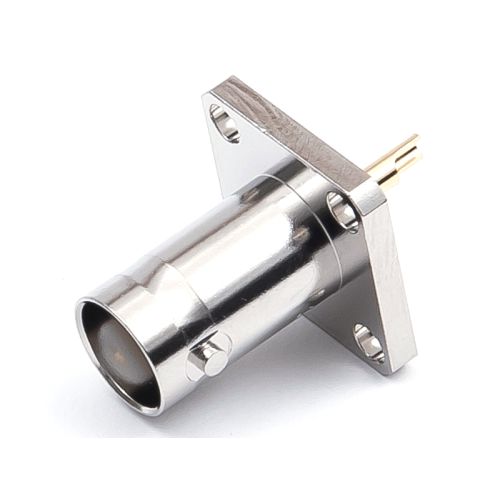

BNC-R（BNC型 レセプタクル）
￥748 （税込）
トーコネ製BNC型レセプタクル。N型プラグ(オス)を接続するレセプタクル(パネル型ジャック)です。パネル内の結線方法はハンダ付けです。結合が簡単なバイオネットロック方式を採用。公称インピーダンス50Ωですが、周波数200MHz以下では75Ω伝送も、使用可能です。
- 10個お買い上げで1個あたり ￥682 （税込） 割引率 9%。
- 100個お買い上げで1個あたり ￥605 （税込） 割引率 19%。
在庫あり
商品詳細
概要
トーコネ製コネクター
レセプタクル（パネル型ジャック）
BNC型(オス)コネクターを接続するレセプタクル（パネル型ジャック）です。
パネル内の結線方法はハンダ付けです。
小型軽量で、結合が簡単なバイオネットロック方式を採用。公称インピーダンス50Ω
周波数200MHz以下では、75Ω伝送も使用可能です。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5412,JEITA RC-5233 |
| 特性インピーダンス | 50Ω または 75Ω |
| 結合方式 | バイオネットロック方式 |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1500V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~4000MHz |
| その他 | RoHS2対応品（規制10物質不使用） |
| 本体：表面処理 | Ni（ニッケル） |
| 中心コンタクト：表面処理 | Au（金） |
| ターミナル形状 | ハンダ付け（ソルダー） |
取付図・仕様書
BNC-Rの仕様
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
