トーコネ

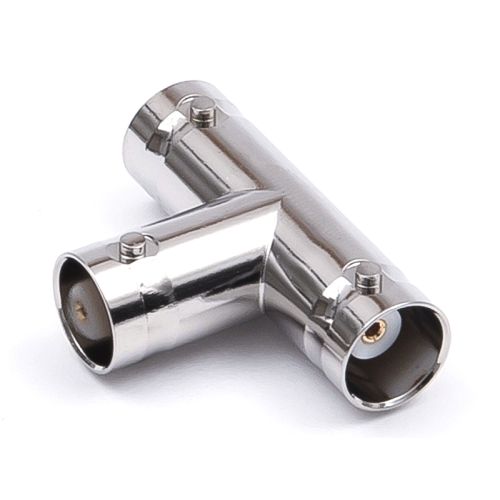

BNC-TA-JJJ(BNC型 中継用アダプター)

¥704 (税込)

トーコネ製BNC型アダプター。BNC型プラグ(オス)同士を連結させるための中継用アダプターです。結合が簡単なバイオネットロック方式を採用。公称インピーダンス50Ωですが、周波数200MHz以下では75Ω伝送も、使用可能です。

  • 10個お買い上げで1個あたり ¥638 (税込) 割引率 9%。
  • 100個お買い上げで1個あたり ¥572 (税込) 割引率 19%。
在庫あり

商品詳細

概要

トーコネ製コネクター

中継用アダプター
BNC型(オス)コネクターの中継アダプターです。

小型軽量で、結合が簡単なバイオネットロック方式を採用。公称インピーダンス50Ω

周波数200MHz以下では、75Ω伝送も使用可能です。

概要
相当規格 MIL-C-39012,JIS C 5412,JEITA RC-5233
特性インピーダンス 50Ω または 75Ω
結合方式 バイオネットロック方式
定格電圧 AC 500V
耐電圧 AC 1500V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 0~4000MHz
その他 RoHS2対応品(規制10物質不使用)

トーコネ製コネクター 取付図・仕様書一覧表

取付図・仕様書一覧表
BNC型 M型 N型 F型
BNC-A-JJ(中継用アダプター) MA-JJ-19(中継用アダプター) NA-JJ(中継用アダプター) FA-JJC(中継用アダプター)
BNC-TA-JJJ(中継用アダプター)   N-R(レセプタクル)
BNC-TA-JPJ-K(中継用アダプター)   N-BR(レセプタクル)
BNC-R(レセプタクル)
BNC-BR(レセプタクル)

BNC-TA-JJJの仕様

型番 表面処理 電圧定在波比
(V.S.W.R)
本体 中心コンタクト
BNC-A-JJ Ni(ニッケル) Au(金) 最大1.2(DC~2000MHz時)
BNC-TA-JJJ -
BNC-TA-JPJ-K 最大1.2(DC~200MHz時)
型番 表面処理 ターミナル形状
本体 中心コンタクト
BNC-R Ni(ニッケル) Au(金) ハンダ付け(ソルダー)
BNC-BR

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
