トーコネ

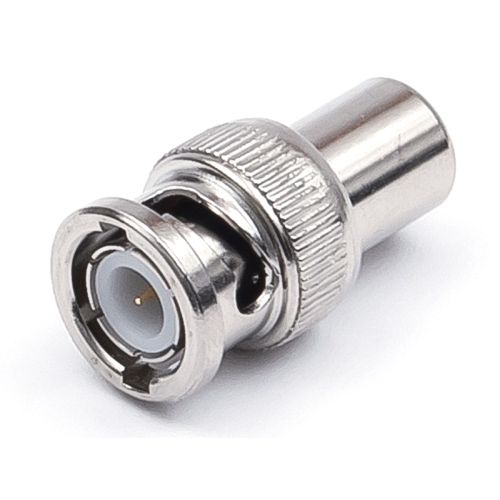

BNC-TD 50Ω（BNC型ターミネーター）
￥990 （税込）
トーコネ製BNC型無反射終端器(ターミネーター)。50Ω・BNC型プラグの終端器です。
広帯域仕様で、特にV.S.W.R.特性が良い。標準インピーダンス、各種伝送ネットワークの負荷として利用できます。
在庫あり
商品詳細
概要
BNC-TD 50Ω（BNC型ターミネーター）
トーコネ製BNC型無反射終端器(ターミネーター)。50Ω・BNC型プラグの終端器です。
広帯域仕様で、特にV.S.W.R.特性が良い。標準インピーダンス、各種伝送ネットワークの負荷として利用できます。
終端器は、機器の空きボートに接続して、反射を防ぎ、高周波エネルギーを熱に変換する目的で使用されます。
内部に終端抵抗を持ち、無反射終端器・終端抵抗・ターミネータ・ターミネーション・ダミーロードなどとも呼ばれます。
| 材質 | |
|---|---|
| 本体(シェル・接続スリーブ) | 黄銅(ニッケルメッキ) |
| 絶縁体 | テフロン |
| コンタクト | オス:黄銅(金メッキ) メス:リン青銅またはベリリウム銅(金メッキ) |
トーコネ製ターミネーター 仕様書一覧
| 仕様書一覧表 | |
|---|---|
| BNC | N |
| BNC-TD 50Ω（ターミネーター） | N-TD 50Ω（ターミネーター） |
終端器（ターミネーション）の仕様
| 型番 | 終端器カテゴリー | 使用周波数範囲 (GHz) |
電圧定在波比[最大] (V.S.W.R) |
定格電力 (W) |
特性インピーダンス (Ω) |
表面処理 | |
|---|---|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||||
| BNC-TD 50Ω | プラグ | DC～0.5 | 1.2 | 0.5 | 50 | Ni（ニッケル） | Au（金） |
| N-TD 50Ω | プラグ | DC～3 | 1.2 | 0.5 | 50 | Ni（ニッケル） | Au（金） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
