トーコネ

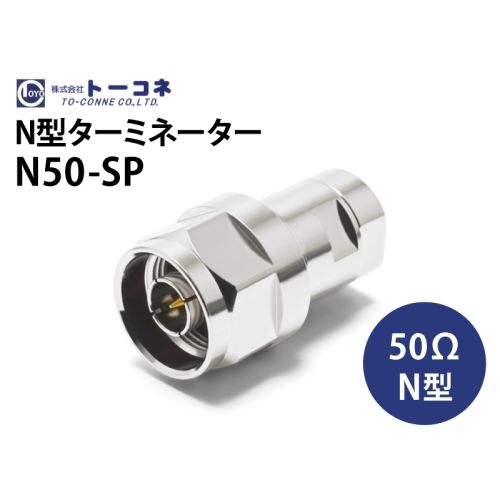

N50-SP（N型ターミネーター）
￥3,520 （税込）
トーコネ製N型無反射終端器(ターミネーター)50Ω、6GHz対応の防水N型プラグの終端器です。
広帯域仕様で、特にV.S.W.R.特性が良い。標準インピーダンス、各種伝送ネットワークの負荷として利用できます。
在庫あり
商品詳細
概要
N型無反射終端器（ターミネーション）です。IPX7防水仕様。嵌合部はプラグになっており、主に機器のレセプタクルを埋める用途として使用します。1Wまでの大容量の電力に対応、DC～6GHzまでの周波数をカバーした高性能な製品です。電圧定在波比（V.S.W.R.）は1.2以下（DC～6GHz）。
終端器は、機器の空きボートに接続して、反射を防ぎ、高周波エネルギーを熱に変換する目的で使用されます。
内部に終端抵抗を持ち、無反射終端器・終端抵抗・ターミネータ・ターミネーション・ダミーロードなどとも呼ばれます。
終端器 N50-SPの仕様
| 材質 | |
|---|---|
| エンドキャップ | 黄銅 |
| 絶縁体 | テフロン |
| 保持リング | りん青銅 |
| シェル | 黄銅 |
| 勘合部ガスケット | シリコンゴム（赤） |
| 中心コンタクト | 黄銅/金メッキ |
| 外部コンタクト | 黄銅/ニッケルメッキ |
| 接続ナット | 黄銅 |
終端器 N50-SPの特性
| 篏合部形状 | プラグ |
|---|---|
| 特性インピーダンス | 50Ω |
| 使用周波数範囲 | 6GHz |
| 電圧安在波比 | 1.2以下（DC～6GHz） |
| 使用温度範囲 | -30～+65℃ |
| 定格電力 | 1W |
| 防水性 | IPX7（コネクタ内部に浸水がないこと） |
| 準拠規格 | JIS C5411 |
