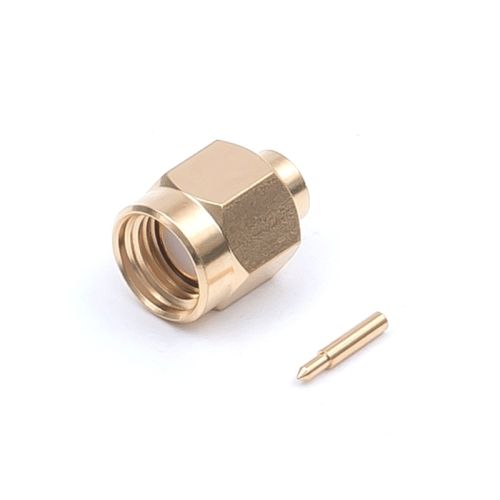

SMAP-405S(Au)(SMA型プラグ)

¥1,650 (税込)

トーコネ製SMA型コネクター。マイクロウェーブ用として高性能小型コネクターのひとつに数えられ、使用できる周波数の範囲も広く、また耐久性に優れています。結線方式はハンダ(中心、外部共に)となります。

在庫あり

商品詳細

概要

トーコネ製コネクター

セミリジットケーブル用SMAストレートプラグです。0.085Semi-Rigid、RG-405/Uケーブルに適合します。本体はステンレスに金メッキとなっており、SMAP-085Sと比べ特性は良くなっております。取付加工にはSMAP用ポジショナーの使用を推奨します。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要
相当規格 IEC 60169-15
特性インピーダンス 50Ω
結合方式 ネジ方式 1/4-36UNS-2A,2B
定格電圧 AC 250V
耐電圧 AC 750V 1分間
絶縁抵抗(DC 500V) 中心コンタクト間:5000MΩ以上 外部コンタクト間:2mΩ以下
接触抵抗 4mΩ以下
使用周波数範囲 18GHz
電圧定在波比 1.3以下(DC~18GHz)
ケーブル取付方法 中心:ハンダ 外部:ハンダ
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

トーコネ製コネクター 取り付け図一覧

取り付け図一覧表
BNC型 M型 N型プラグ N型ジャック F型 SMA型
BNCP-1.5 MP- 3 NP-3 NJ-3 FP-3 SMAP-402S(Au)
BNCP-117NA MP- 5 NP-5D NJ-5 FP-4 SMAP-405S(Au)
BNCP-3 MP- 7 NP-8/U NJ-5W FP-5 SMAJ-402
BNCP-5 MP- 8 NP-8D NJ-8   SMAJ-405SR
BNCP-58/U MP-10 NP-8W NJ-8W
BNCP-58A-K (圧着タイプ)   NP-H-5DFB NJ-10
BNCP-62/U   NP-H-8DFB NJ-10W
    NP-H-10DFB

SMAP-405S(Au)の仕様

型番 A B 表面処理 結線方法 電圧定在波比
(V.S.W.R.)
適合ケーブル
本体 中心コンタクト 中心 外部
SMAP-402S(Au) 11.0 3.65 Au(金) - - ハンダ 1.05+0.01F(F:GHz)以下(100MHz~18GHz) RG-402/U
0.141インチセミリジッド
SMAP-405S(Au) 10.9 2.25 Au(金) Au(金) ハンダ ハンダ 1.3以下(DC~18GHz) RG-405/U
0.085インチセミリジッド
SMAJ-402 12.7 3.64 Au(金) Au(金) ハンダ ハンダ 1.2以下(0.1~7GHz) RG-402/U
0.141インチセミリジッド
SMAJ-405SR 12.7 2.25 Au(金) Au(金) ハンダ ハンダ 1.3以下(0.1~12.4GHz)
1.4以下(12.4~18GHz)
RG-405/U
0.085インチセミリジッド

メーカーHPはこちら。(外部ページへ移ります。)
