トーコネ

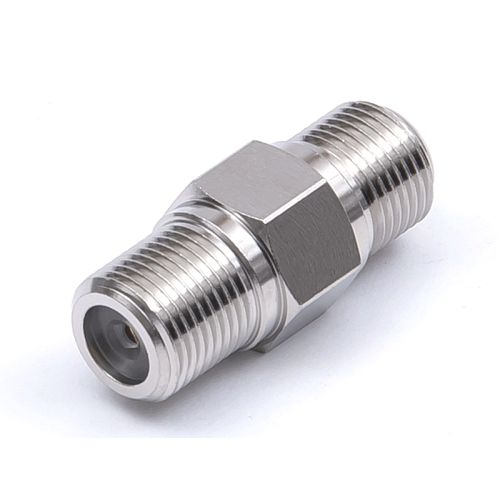

FA-JJC（F型 中継用アダプター）
￥220 （税込）
各種F型プラグとF型プラグを繋ぐ、中継アダプターです。仮設時の一時延長やテレビアンテナケーブルの延長に使われます。
在庫あり
商品詳細
概要
トーコネ製コネクター
各種F型プラグとF型プラグを繋ぐ、F(15)型中継用アダプタです。衛星放送の受信に使用するため、電子情報技術産業協会（JEITA）の技術基準に準拠します。仮設時の一時延長やテレビアンテナケーブルの延長に使われます。
本体は黄銅にニッケルメッキ。ジャック－ジャック型です。嵌合部をプラグからジャックに変換する用途としても使われます。※F(15):電子情報技術産業協会の技術基準に準拠し、通常のF型と篏合可。類似名称：FJ-FJ。
| 概要 | |
|---|---|
| 相当規格 | JEITA RC-5233B |
| 特性インピーダンス | 75Ω |
| 結合方式 | ネジ 3/8-32UNEF-2A,2B |
| 定格電圧 | AC 150V |
| 耐電圧 | AC 500V／1分間 |
| 絶縁抵抗（DC 500V） | 5000MΩ以上 |
| 接触抵抗（DC 1A） | 5mΩ以下 |
| その他 | RoHS2対応品（規制10物質不使用） |
トーコネ製コネクター 取付図・仕様書一覧表
| 取付図・仕様書一覧表 | |||||
|---|---|---|---|---|---|
| BNC型 | M型 | N型 | F型 | ||
| BNC-A-JJ(中継用アダプター) | MA-JJ-19(中継用アダプター) | NA-JJ(中継用アダプター) | FA-JJC(中継用アダプター) | ||
| BNC-TA-JJJ(中継用アダプター) | N-R(レセプタクル) | ||||
| BNC-TA-JPJ-K(中継用アダプター) | N-BR(レセプタクル) | ||||
| BNC-R(レセプタクル) | |||||
| BNC-BR(レセプタクル) | |||||
FA-JJCの仕様
| 型番 | 幅 | 長さ | 表面処理 | 電圧定在波比 V.S.W.R |
|
|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||
| FA-JJC | 六角11.0mm | 27.4mm | Ni（ニッケル） | Au（金） | 最大1.2（DC～3GHz時） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
