ニチフ

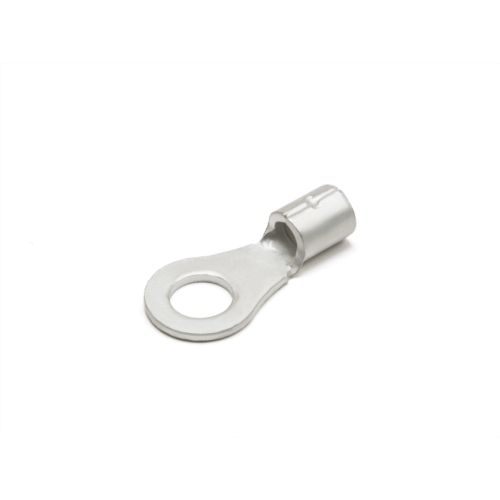

R 3.5-5S

¥33 (税込)

単線・より線銅線専用の丸形圧着端子です。圧着作業には適した工具をご使用ください。

こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。

  • 100個お買い上げで1個あたり ¥15 (税込) 割引率 55%。
  • 1000個お買い上げで1個あたり ¥14 (税込) 割引率 58%。
在庫あり

商品詳細

概要

裸圧着端子

  • 端子 :無酸素銅(電気錫メッキ)
  • スリーブ:無酸素銅管(電気錫メッキ)

取得規格

UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
UL ファイルNo.E44245にて承認。
CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
CSA ファイルNo.LR-28418にて承認。

適応電線

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が端子筒部より約1mm出るようにして下さい。

圧着端子の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

製品特性・寸法

品番 各部の寸法 電線抱合範囲
φd2 B L F E φD φd 単線mm 撚線m㎡ AWG
R3.5-4 4.3 8.0 18.0 8.0 6.0 5.0 3.0 1.82

2.4
2.63

4.6
12
R3.5-5S 5.3 9.6 20.0 9.2
R3.5-6L 6.4 12.0 21.4 9.4
R3.5-8 8.4 13.5 25.5 12.75
R5.5-4 4.3 9.5 19.5 8.25 6.5 5.6 3.4 1.82

2.89
2.63

6.64
12~10
R5.5-4S 4.3 9.0 18.2 7.2
R5.5-5 5.3 9.5 19.5 8.25
R5.5-5S 5.3 9.0 18.2 7.2
R5.5-6 6.4 12.0 23.0 10.5
R5.5-8 8.4 15.0 28.0 14.0
R5.5-10 10.5 15.0 28.0 14.0
R8-4 4.3 12.0 23.5 9.1 8.4 7.1 4.5 2.89

3.65
6.64

10.52
8
R8-5 5.3 12.0 23.5 9.1
R8-6 6.4 12.0 23.5 9.1
R8-8 8.4 15.0 29.5 13.6
R8-10 10.5 15.0 29.5 13.6
R8-12 13.0 20.0 33.5 15.1

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
