ニチフ

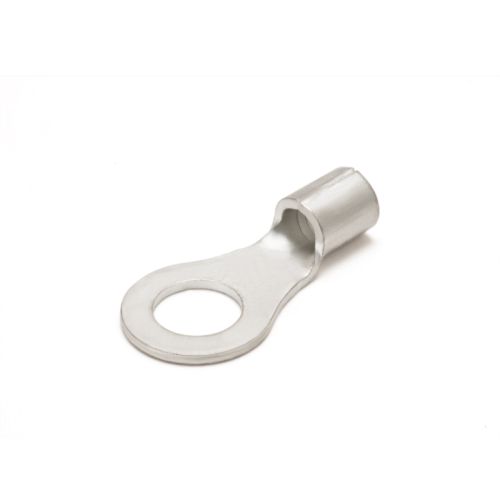

R 8- 8
￥55 （税込）
単線・より線銅線専用の丸形圧着端子です。圧着作業には適した工具をご使用ください。
こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。
- 100個お買い上げで1個あたり ￥34 （税込） 割引率 38%。
- 1000個お買い上げで1個あたり ￥30 （税込） 割引率 45%。
在庫あり
関連する商品
商品詳細
概要
裸圧着端子
- 端子 :無酸素銅(電気錫メッキ)
- スリーブ:無酸素銅管(電気錫メッキ)
取得規格
UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
UL ファイルNo.E44245にて承認。
CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
CSA ファイルNo.LR-28418にて承認。
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着端子の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | F | E | φD | φd | 単線mm | 撚線ｍ㎡ | AWG | |
| R3.5-4 | 4.3 | 8.0 | 18.0 | 8.0 | 6.0 | 5.0 | 3.0 | 1.82 ～ 2.4 |
2.63 ～ 4.6 |
12 |
| R3.5-5S | 5.3 | 9.6 | 20.0 | 9.2 | ||||||
| R3.5-6L | 6.4 | 12.0 | 21.4 | 9.4 | ||||||
| R3.5-8 | 8.4 | 13.5 | 25.5 | 12.75 | ||||||
| R5.5-4 | 4.3 | 9.5 | 19.5 | 8.25 | 6.5 | 5.6 | 3.4 | 1.82 ～ 2.89 |
2.63 ～ 6.64 |
12～10 |
| R5.5-4S | 4.3 | 9.0 | 18.2 | 7.2 | ||||||
| R5.5-5 | 5.3 | 9.5 | 19.5 | 8.25 | ||||||
| R5.5-5S | 5.3 | 9.0 | 18.2 | 7.2 | ||||||
| R5.5-6 | 6.4 | 12.0 | 23.0 | 10.5 | ||||||
| R5.5-8 | 8.4 | 15.0 | 28.0 | 14.0 | ||||||
| R5.5-10 | 10.5 | 15.0 | 28.0 | 14.0 | ||||||
| R8-4 | 4.3 | 12.0 | 23.5 | 9.1 | 8.4 | 7.1 | 4.5 | 2.89 ～ 3.65 |
6.64 ～ 10.52 |
8 |
| R8-5 | 5.3 | 12.0 | 23.5 | 9.1 | ||||||
| R8-6 | 6.4 | 12.0 | 23.5 | 9.1 | ||||||
| R8-8 | 8.4 | 15.0 | 29.5 | 13.6 | ||||||
| R8-10 | 10.5 | 15.0 | 29.5 | 13.6 | ||||||
| R8-12 | 13.0 | 20.0 | 33.5 | 15.1 | ||||||
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
