ニチフ

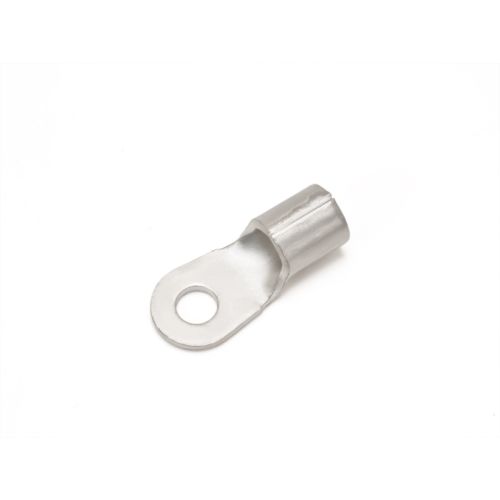

R14- 5
￥77 （税込）
単線・より線銅線専用の丸形圧着端子です。圧着作業には適した工具をご使用ください。
こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。
- 100個お買い上げで1個あたり ￥61 （税込） 割引率 21%。
在庫あり
関連する商品
商品詳細
概要
裸圧着端子
- 端子 :無酸素銅(電気錫メッキ)
- スリーブ:無酸素銅管(電気錫メッキ)
取得規格
UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
UL ファイルNo.E44245にて承認。
CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
CSA ファイルNo.LR-28418にて承認。
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着端子の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | F | E | φD | φd | 単線mm | 撚線ｍ㎡ | AWG | |
| R14-5 | 5.3 | 12.0 | 27.5 | 11.5 | 10.0 | 9.0 | 5.8 | --- | 10.52 ～ 16.78 |
6 |
| R14-6 | 6.4 | 12.0 | 27.5 | 11.5 | ||||||
| R14-8 | 8.4 | 16.0 | 32.5 | 14.5 | ||||||
| R14-10 | 10.5 | 16.0 | 32.5 | 14.5 | ||||||
| R14-12 | 13.0 | 22.0 | 40.0 | 19.0 | ||||||
| R22-5 | 5.3 | 16.5 | 33.3 | 13.05 | 12.0 | 11.5 | 7.7 | --- | 16.78 ～ 26.66 |
4 |
| R22-6 | 6.4 | 16.5 | 33.3 | 13.05 | ||||||
| R22-8 | 8.4 | 16.5 | 33.3 | 13.05 | ||||||
| R22-10 | 10.5 | 17.5 | 36.3 | 15.55 | ||||||
| R22-12 | 13.0 | 22.0 | 42.3 | 19.3 | ||||||
| R22-14 | 15.0 | 30.0 | 51.3 | 24.3 | ||||||
| R22-16 | 17.0 | 30.0 | 51.3 | 24.3 | ||||||
| R38-6S | 6.4 | 15.3 | 39.0 | 18.35 | 13.0 | 13.3 | 9.4 | --- | 26.66 ～ 42.42 |
2 |
| R38-6 | 6.4 | 22.0 | 42.3 | 18.3 | ||||||
| R38-8S | 8.4 | 15.3 | 39.0 | 18.350 | ||||||
| R38-8 | 8.4 | 22.0 | 42.3 | 18.3 | ||||||
| R38-10 | 10.5 | 22.0 | 42.3 | 18.3 | ||||||
| R38-12 | 13.0 | 22.0 | 42.3 | 18.3 | ||||||
| R38-14 | 15.0 | 30.0 | 52.3 | 24.3 | ||||||
| R38-16 | 17.0 | 30.0 | 52.3 | 24.3 | ||||||
| R60-6 | 6.4 | 22.0 | 48.5 | 19.0 | 18.5 | 15.5 | 11.4 | --- | 42.42 ～ 60.57 |
1/0 |
| R60-8 | 8.4 | |||||||||
| R60-10 | 10.5 | |||||||||
| R60-12 | 13.0 | |||||||||
| R60-14 | 15.0 | 32.0 | 57.3 | 22.8 | ||||||
| R60-16 | 17.0 | |||||||||
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
