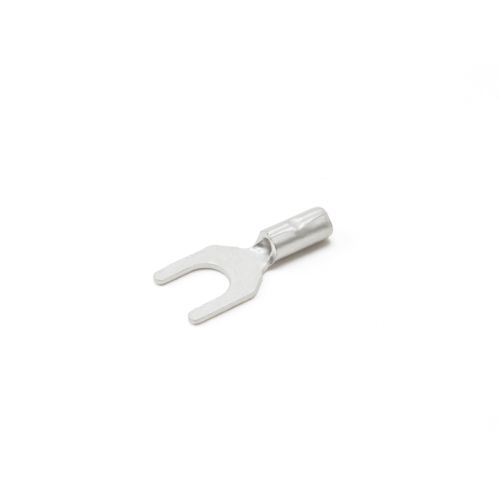

ニチフ
0.3Y-3
￥22 （税込）
単線・より線銅線専用のY形圧着端子です。圧着作業には適した工具をご使用ください。
こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。
バラ 46 個以上をお求めでしたら1箱100個入りがお得です。
- 100個お買い上げで1個あたり ￥9 （税込） 割引率 59%。
- 1000個お買い上げで1個あたり ￥8 （税込） 割引率 64%。
在庫あり
商品詳細
概要
裸圧着端子
- 端子:無酸素銅(電気錫メッキ)
- スリーブ:無酸素銅管(電気錫メッキ)
取得規格
- UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
- UL ファイルNo.E44245にて承認。
- CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
- CSA ファイルNo.LR-28418にて承認。
適応電線
※1.25Y-3Sの接触部形状は丸形となります。
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | F | E | φD | φd | 単線mm | 撚線ｍ㎡ | AWG | |
| 0.3Y-3 | 3.2 | 5.2 | 12.0 | 4.9 | 4.5 | 2.2 | 1.0 | --- | 0.2～0.5 0.3～0.5 UL･CSA指定 |
24～20 22～20 UL･CSA指定 |
| 0.3Y-4N | 4.3 | 6.4 | 15.0 | 6.6 | ||||||
| 0.75Y-3 | 3.2 | 5.6 | 14.5 | 5.8 | 4.5 | 2.5 | 1.4 | --- | 0.3～0.75 | 22～18 |
| 0.75Y-3.5 | 3.7 | 5.8 | ||||||||
| 0.75Y-4 | 4.3 | 6.4 | 15.0 | 6.0 | ||||||
| 1.25Y-3 | 3.2 | 5.8 | 15.0 | 5.8 | 6 | 3.4 | 1.7 | 0.57～1.44 | 0.25～1.65 | 22～16 |
| 1.25Y-3S | 5.7 | 11.9 | 4.8 | |||||||
| 1.25Y-3N | 5.8 | 16.0 | 6.6 | |||||||
| 1.25Y-3L | 3.7 | 6.2 | 16.0 | 6.8 | ||||||
| 1.25Y-3.5 | 3.7 | 5.8 | 15.0 | 5.8 | ||||||
| 1.25Y-4S | 4.3 | 7.0 | 16.4 | 7.6 | ||||||
| 1.25Y-4N | 6.4 | 6.6 | ||||||||
| 1.25Y-5 | 5.3 | 9.6 | 17.5 | 8.3 | ||||||
| 1.25Y-6 | 6.4 | 11.0 | 20.0 | 8.6 | ||||||
| 2Y-3 | 3.2 | 5.9 | 15.8 | 6.6 | 4.5 | 4.2 | 2.3 | 1.14～1.82 | 1.04～2.63 | 16～14 |
| 2Y-3.5 | 3.7 | 6.4 | ||||||||
| 2Y-4 | 4.3 | 8.0 | 16.0 | 7.1 | ||||||
| 2Y-4S | 7.0 | 7.0 | ||||||||
| 2Y-4N | 6.4 | 6.6 | ||||||||
| 2Y-5 | 5.3 | 8.0 | 16.0 | 7.1 | ||||||
| 2Y-6 | 6.4 | 12.0 | 20.0 | 8.6 | ||||||
| 3.5Y-4 | 4.3 | 8.0 | 18.0 | 7.2 | 6.0 | 5.0 | 3.0 | 1.82～2.4 | 2.63～4.6 | 12 |
| 3.5Y-5 | 5.3 | 9.5 | 20.0 | 8.3 | ||||||
| 3.5Y-6 | 6.4 | 12.0 | 22.0 | 9.8 | ||||||
| 5.5Y-4 | 4.3 | 9.0 | 18.2 | 7.2 | 6.5 | 5.6 | 3.4 | 1.82～2.89 | 2.63～6.64 | 12～10 |
| 5.5Y-5 | 5.3 | |||||||||
| 5.5Y-6 | 6.4 | 12.5 | 25.2 | 12.0 | ||||||
| 8Y-5 | 5.3 | 12.0 | 24.0 | 8.6 | 8.4 | 7.1 | 4.5 | 2.89～3.65 | 6.64～10.52 | 8 |
| 14Y-6 | 6.4 | 16.0 | 31.7 | 14.5 | 10.0 | 9.0 | 5.8 | - | 10.52～16.78 | 6 |
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
