ニチフ

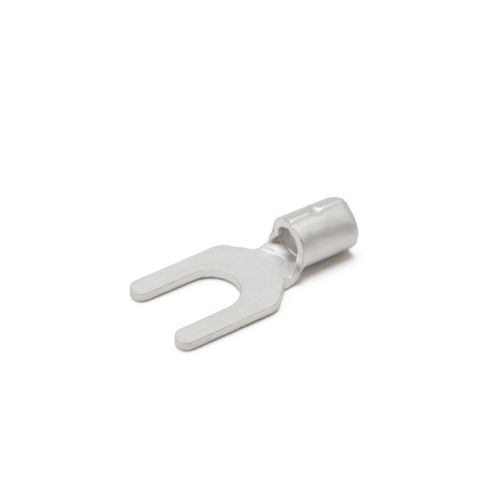

3.5Y-5

¥44 (税込)

単線・より線銅線専用のY形圧着端子です。圧着作業には適した工具をご使用ください。

圧着工具はこちら

こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。

バラ 47 個以上をお求めでしたら1箱100個入りがお得です。

  • 100個お買い上げで1個あたり ¥21 (税込) 割引率 52%。
  • 1000個お買い上げで1個あたり ¥19 (税込) 割引率 57%。
在庫あり

商品詳細

概要

裸圧着端子

  • 端子:無酸素銅(電気錫メッキ)
  • スリーブ:無酸素銅管(電気錫メッキ)

取得規格

  • UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
  • UL ファイルNo.E44245にて承認。
  • CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
  • CSA ファイルNo.LR-28418にて承認。

適応電線

※1.25Y-3Sの接触部形状は丸形となります。

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が端子筒部より約1mm出るようにして下さい。

圧着作業の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

製品特性・寸法

品番 各部の寸法 電線抱合範囲
φd2 B L F E φD φd 単線mm 撚線m㎡ AWG
0.3Y-3 3.2 5.2 12.0 4.9 4.5 2.2 1.0 --- 0.2~0.5
0.3~0.5
UL・CSA指定
24~20
22~20
UL・CSA指定
0.3Y-4N 4.3 6.4 15.0 6.6
0.75Y-3 3.2 5.6 14.5 5.8 4.5 2.5 1.4 --- 0.3~0.75 22~18
0.75Y-3.5 3.7 5.8
0.75Y-4 4.3 6.4 15.0 6.0
1.25Y-3 3.2 5.8 15.0 5.8 6 3.4 1.7 0.57~1.44 0.25~1.65 22~16
1.25Y-3S 5.7 11.9 4.8
1.25Y-3N 5.8 16.0 6.6
1.25Y-3L 3.7 6.2 16.0 6.8
1.25Y-3.5 3.7 5.8 15.0 5.8
1.25Y-4S 4.3 7.0 16.4 7.6
1.25Y-4N 6.4 6.6
1.25Y-5 5.3 9.6 17.5 8.3
1.25Y-6 6.4 11.0 20.0 8.6
2Y-3 3.2 5.9 15.8 6.6 4.5 4.2 2.3 1.14~1.82 1.04~2.63 16~14
2Y-3.5 3.7 6.4
2Y-4 4.3 8.0 16.0 7.1
2Y-4S 7.0 7.0
2Y-4N 6.4 6.6
2Y-5 5.3 8.0 16.0 7.1
2Y-6 6.4 12.0 20.0 8.6
3.5Y-4 4.3 8.0 18.0 7.2 6.0 5.0 3.0 1.82~2.4 2.63~4.6 12
3.5Y-5 5.3 9.5 20.0 8.3
3.5Y-6 6.4 12.0 22.0 9.8
5.5Y-4 4.3 9.0 18.2 7.2 6.5 5.6 3.4 1.82~2.89 2.63~6.64 12~10
5.5Y-5 5.3
5.5Y-6 6.4 12.5 25.2 12.0
8Y-5 5.3 12.0 24.0 8.6 8.4 7.1 4.5 2.89~3.65 6.64~10.52 8
14Y-6 6.4 16.0 31.7 14.5 10.0 9.0 5.8 - 10.52~16.78 6

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
