東邦産業

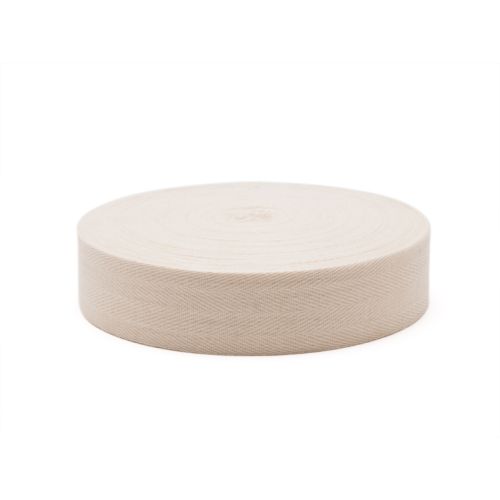

綾テープ 幅25mm
￥1,001 （税込）
- 10巻お買い上げで1巻あたり ￥770 （税込） 割引率 23%。
在庫あり
商品詳細
概要
- コイル等にテーピングした上に絶縁塗料を塗布して使用されます。
- 許容最高温度は90℃(絶縁区分Y種)ですが、ワニス類の含浸後はA種(105℃)扱いとなります。
- また木綿繊維のみで作られているため、燃焼時に有害物質が発生しません。
- バイヤス織りのため綿テープと比べ密度が高く、より強い引張や荷重がかかる箇所に適しています。
- 表面色：生成り
| 絶縁耐力 | 3～5KV/mm |
|---|---|
| 誘電率 | 3.9～7.5% |
| JIS C 2204絶縁体熱区分Y種 | 90℃ |
綾テープの仕様
| 種類 | 呼び寸法 | 寸法及び公差 | 密度 | 引張荷重kgf（常態） | 伸び％（常態） | ||
|---|---|---|---|---|---|---|---|
| 厚さｍ/ｍ | 幅ｍ/ｍ | タテ糸／全幅 | ヨコ糸／30ｍ/ｍ | ||||
| 綿テープ | 0.18 t × 13 mm | +0.03/-0.01 | 13±1.0 | 38 | 45以上 | 12 以上 | 6以上 |
| 0.18 t × 19 mm | 19±1.0 | 52 | 16 以上 | ||||
| 0.18 t × 25 mm | 25±1.0 | 72 | 22 以上 | ||||
| 0.18 t × 38 mm | 38±1.0 | 104 | 33 以上 | ||||
| 綾テープ | 0.25 t × 25 mm | +0.04/-0.02 | 25±1.2 | 100 | 50以上 | 32 以上 | |
