ニチフ

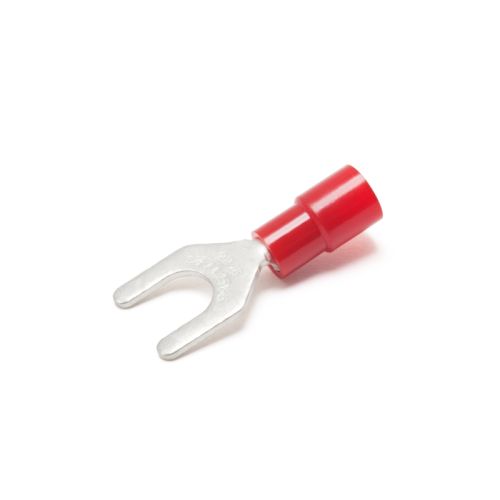

TMEV 1.25Y-5 (赤)
￥33 （税込）
より線銅線専用の絶縁被覆（塩化ビニル）付Y形圧着端子です。
圧着作業には適した工具をご使用ください。圧着工具はこちら。
こちらの商品は、メーカー生産完了につき在庫限りで販売終了となります。予めご了承ください。
- 100個お買い上げで1個あたり ￥15 （税込） 割引率 55%。
在庫あり
関連する商品
商品詳細
概要
銅線用 絶縁被覆付圧着端子（Y形）先開形
- RoHS 適合品
- 定格電圧300Vで電気絶縁性に優れています
- 絶縁体使用温度範囲は－40℃～+75℃
取得規格
- UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)
- UL ファイルNo.E44245
- CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)
- CSA ファイルNo.LR-28418
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
銅線用 絶縁被覆付圧着端子の仕様
| 端子 | 無酸素銅(電気錫メッキ) |
|---|---|
| 絶縁体 | 塩化ビニール |
| 定格電圧 | 300V |
| 連続使用温度 | -40℃～75℃ |
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||||
|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | F | H | φD | 撚線ｍ㎡ | AWG | |
| TMEV0.3Y-3 | 3.2 | 5.2 | 17.5 | 4.9 | 10.0 | 3.2 | 0.2～0.5 0.3～0.5 UL･CSA指定 |
24～20 22～20 UL･CSA指定 |
| TMEV0.3Y-4N | 4.3 | 6.4 | 20.5 | 6.6 | ||||
| TMEV1.25Y-3S | 3.2 | 5.7 | 17.4 | 4.8 | 10.0 | 4.1 | 0.3～1.65 | 22～16 |
| TMEV1.25Y-3 | 5.8 | 20.5 | 5.8 | |||||
| TMEV1.25Y-3N | 21.5 | 6.6 | ||||||
| TMEV1.25Y-3L | 3.7 | 6.2 | 21.5 | 6.8 | ||||
| TMEV1.25Y-3.5 | 5.8 | 20.5 | 5.8 | |||||
| TMEV1.25Y-4S | 4.3 | 7.0 | 21.9 | 7.6 | ||||
| TMEV1.25Y-4M | 8.1 | 7.5 | ||||||
| TMEV1.25Y-4N | 6.4 | 6.6 | ||||||
| TMEV1.25Y-5 | 5.3 | 9.6 | 23.0 | 8.3 | ||||
| TMEV1.25Y-6 | 6.4 | 11.0 | 25.5 | 8.6 | ||||
| TMEV2Y-3 | 3.2 | 5.9 | 21.3 | 6.6 | 10.0 | 4.5 | 1.04 ～2.63 | 16～14 |
| TMEV2Y-3.5 | 3.7 | 6.4 | ||||||
| TMEV2Y-4S | 4.3 | 7.0 | 21.5 | 7.0 | ||||
| TMEV2Y-4 | 8.0 | 7.1 | ||||||
| TMEV2Y-4N | 6.4 | 6.6 | ||||||
| TMEV2Y-4M | 10.0 | 22.6 | 8.7 | |||||
| TMEV2Y-5 | 5.3 | 8.0 | 21.5 | 7.1 | ||||
| TMEV3.5Y-4 | 4.3 | 8.0 | 26.0 | 7.2 | 14.0 | 6.3 | 2.63～4.6 | 12 |
| TMEV3.5Y-5 | 5.3 | 9.5 | 28.0 | 8.3 | ||||
| TMEV3.5Y-6 | 6.4 | 12.0 | 30.0 | 9.8 | ||||
| TMEV5.5Y-4 | 4.3 | 9.0 | 25.7 | 7.2 | 14.0 | 6.8 | 2.63～6.64 | 12～10 |
| TMEV5.5Y-5 | 5.3 | 9.5 | ||||||
| TMEV5.5Y-6 | 6.4 | 12.5 | 32.7 | 12.0 | ||||
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
