ニチフ

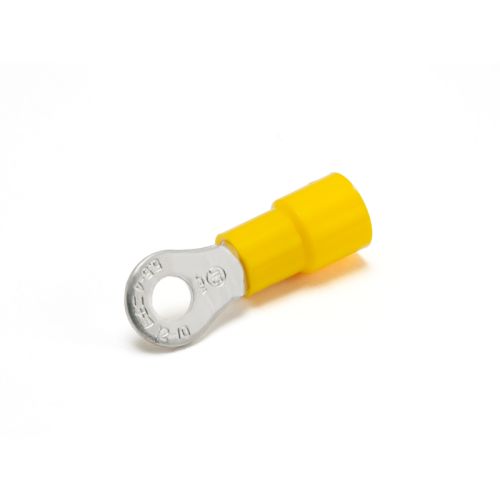

TMEV5.5-4 (黄)

¥44 (税込)

より線銅線専用の絶縁被覆(塩化ビニル)付R形圧着端子です。

圧着作業には適した工具をご使用ください。圧着工具はこちら

こちらの商品は、メーカー生産完了につき在庫限りで販売終了となります。予めご了承ください。

在庫あり

商品詳細

概要

銅線用 環境配慮形 絶縁被覆付圧着端子(R形)丸形

  • RoHS 10物質の適合品。
  • 定格電圧600Vで電気絶縁性に優れています。
  • 絶縁体使用温度範囲は-40℃~125℃。
  • ノンハロゲン材料(ポリカーボネイト)のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。

取得規格

  • UL486A-486B(WIRE CONNECTORS)に適合
  • UL・C-ULファイルNo.E44245にて承認
  • CSA C22.2 No.65(WIRE CONNECTORS)に適合
  • CSA ファイルNo.LR-28418にて承認

適応電線

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が端子筒部より約1mm出るようにして下さい。

圧着作業の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

銅線用 環境配慮形 環境絶縁被覆付圧着端子の仕様

端子 無酸素銅(電気錫メッキ)
絶縁体 ポリカーボネート
定格電圧 600V
連続使用温度 -40℃~125℃

製品特性・寸法

品番 各部の寸法 電線抱合範囲
φd2 B L F H φD 撚線m㎡ AWG
TMEX0.3-3 3.2 5.2 17.5 4.9 10.0 3.2 0.2~0.5
0.3~0.5
UL・CSA
指定
24~20
22~20
UL・CSA
指定
TMEX0.3-4 4.3 6.4 15.0 6.6
TMEX1.25-3S 3.2 5.7 17.5 4.55 10.0 4.1 0.3~1.65 22~16
TMEX1.25-3 5.5 17.4 4.75
TMEX1.25-3.5S 3.7 6.6 18.8 5.5
TMEX1.25-4 4.3 8.0 21.1 7.1
TMEX1.25-4M 6.8 19.4 6.0
TMEX1.25-5 5.3 8.0 21.1 7.1
TMEX1.25-6 6.4 12.0 25.7 9.7
TMEX2-3 3.2 6.5 18.2 4.95 10.0 4.5 1.04 ~2.63 16~14
TMEX2-3.5S 3.7 6.6 19.9 6.6
TMEX2-4S 4.3 6.6 19.9 6.6
TMEX2-4 8.5 22.0 7.75
TMEX2-5 5.3 9.5 22.5 7.75
TMEX2-6 6.4 12.0 27.0 11.0
TMEX2-8 8.4
TMEX3.5-4 4.3 8.0 26.0 8.0 14.0 6.3 2.63~4.6 12
TMEX3.5-5S 5.3 9.6 28.0 9.2
TMEX3.5-6L 6.4 12.0 29.4 9.4
TMEX5.5-4S 4.3 9.5 27.0 8.25 14.0 6.8 2.63~6.64 12~10
TMEX5.5-5S 5.3 9.5 27.0 8.25
TMEX5.5-6 6.4 12.0 30.5 10.5
TMEX5.5-8 8.4 15.0 35.5 14.0

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
