ニチフ

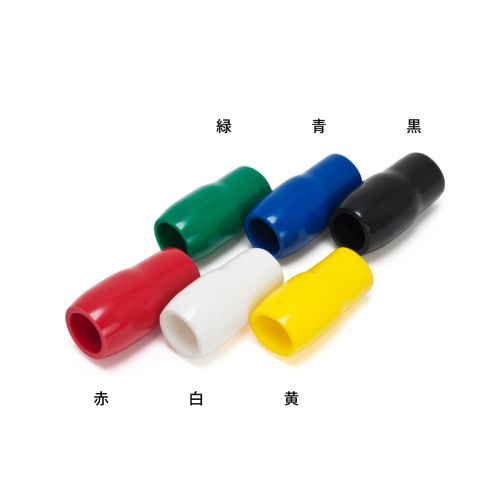

TIC-38 (絶縁キャップ)

¥55 (税込)

38sq用の裸圧着端子用の絶縁キャップです。材質はポリ塩化ビニル、最高使用温度は60℃。

1個からのバラ売りです。

こちらの商品を1パックでお求めの場合、1パック100個入りとなっております。

  • 100個お買い上げで1個あたり ¥32 (税込) 割引率 42%。
在庫あり

商品詳細

概要

絶縁キャップ

材質 塩化ビニル
弊社取り扱い色 赤・白・青・黄・黒・緑
定格電圧 600V
最高使用温度 60℃

一般用 JSIA規格品(日本配電盤工業会規格)

※使用上の注意
EPゴム絶縁電線に使用する場合、変色するおそれが有ります。

製品特性・寸法

品番 各部の寸法 適用端子
φd1 φd2 φd3 L L1 L2 T
TIC 1.25 2.8 3.3 3.1 13.0 6.0 7.0 0.6 1.25mm2
TIC 2 3.5 4.0 3.6 14.0 7.5 6.5 0.7 2.0mm2
TIC 3.5 4.4 4.7 4.2 17.0 9.3 7.7 0.8 3.5mm2
TIC 5.5 4.7 5.2 5.2 17.0 --- --- 0.8 5.5mm2
TIC 8 5.8 6.8 6.2 19.0 11.3 7.7 1.0 8.0mm2
TIC 14 7.8 9.2 8.0 24.0 13.2 10.8 1.1 14mm2
TIC 22 9.5 12.0 9.5 29.0 15.0 14.0 1.2 22mm2
TIC 38 11.8 14.0 11.8 33.0 17.0 16.0 1.5 38mm2
TIC 60 13.5 16.0 14.0 39.0 20.0 19.0 1.5 60mm2
TIC 100 18.0 22.0 18.0 46.0 25.0 21.0 1.6 100mm2

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
