オヤイデ電気
P-2.5/4G 2.5mm4極プラグ
￥1,980 （税込）
待望のオヤイデ電気製2.5mm4極プラグ登場！Astell&Kern AKシリーズを皮切りに、いまやポータブルオーディオのバランス出力端子のスタンダードとなりつつある2.5mm4極方式
- 100個お買い上げで1個あたり ￥1,672 （税込） 割引率 16%。
在庫あり
関連する商品
商品詳細
概要

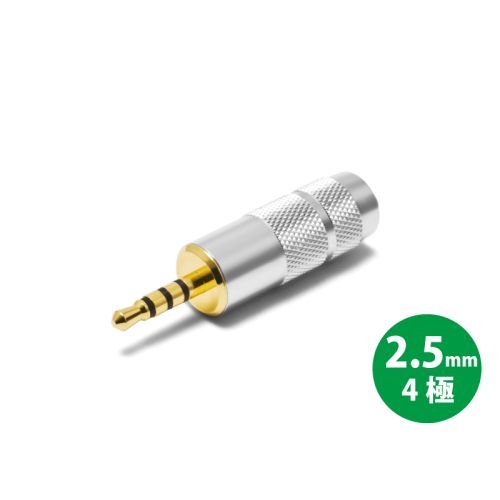

ついに、イヤホン・ヘッドホンリケーブル自作派待望のオヤイデ電気製2.5mm4極プラグ「P-2.5/4G」が登場します！ オヤイデの他のミニプラグと同じハイクオリティな仕上げです。真鍮削り出し金メッキピンに、真鍮削り出しクロームメッキカバーを装着。導体との接合はハンダ付けタイプです。
ケーブル開口径はφ4。直径4ｍｍ以下のケーブルがご使用いただけます。ピンの根元に貼り付けて使用する、オーディオ機器のシャーシとの絶縁用シール付き。このシールを貼ることによって、根元の電極が機器のシャーシに接触してノイズや音切れが生ずるのを防ぎます。
2.5mm4極ジャックを搭載するオーディオ機器
- Astell&Kern：AK380、AK320、AK300、AK240、120II、100II、AK100II けいおん！エディション、Astell&Kern AK380 Copper、Astell&Kern AK240 Stainless Steel、AK500N
- ベンチャークラフト：SounDroid VANTAM Limited、SounDroid VANTAM Red、 SounDroid VANTAM R627 、SounDroid VANTAM R627 II、VANTAM RedShoulder 、VANTAM Jazz Master Limited 、VANTAM PIANO WHITE 、SounDroid VANTAM Classic Master LTD、GO-DAP BXD、SounDroid VALOQ
- ラトックシステム：REX-KEB03、RAL-DSDHA5
- 中村製作所：NXT-2AK
- オンキョー：DP-X1
- LOTOO：PAW5000
- CAYIN：N5
2016年6月現在 当社調べ
2.5㎜4極のバランス接続のピン配列図
2.5㎜4極のバランス接続で制作の場合は、付属のシールをお使いください。
仕様
| 材質:センターピン | 真鍮+金メッキ |
|---|---|
| アウター | 真鍮+梨地クロームメッキ |
| 接続方法 | ハンダ式 |
| 適合ケーブル径 | 4mmφ |
| 極数 | 4極 |
| 付属 | 絶縁用シール（剥離紙をはがしてピンの根元に貼り付けてください。） |
＜ご注意＞
P-2.5/4Gの電極はとても繊細で小さく、構造上電極間の絶縁樹脂も3.5mmプラグなどに比べて厚みが薄いです。したがって、3.5mmプラグなどに比べると熱に弱く、はんだの熱を加えすぎると、絶縁樹脂が溶解して電極間がショートする可能性があります。
P-2.5/4Gは、他の多くの2.5mm4極プラグに比べると、はんだの熱には強いほうですが、それでもハンダ付けを確実かつ素早く行う必要があり、中上級者向けのプラグです。よって、予備ハンダをプラグ、ケーブルともにきちんと行ったうえで、本ハンダを素早く行うよう心がけてください。
