日本エイ・ヴィー・シー（AVC）

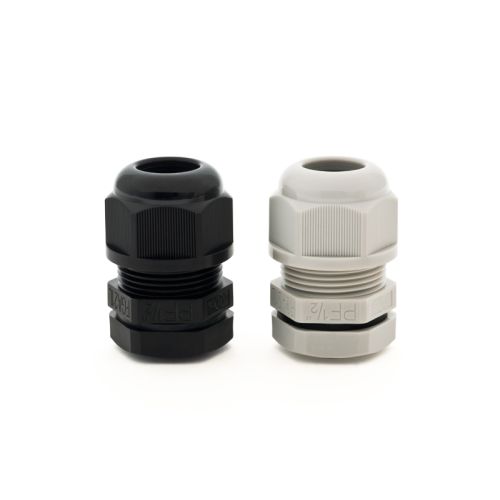

FGA21L-14 固定クランプ
￥396 （税込）
パネルやボックスなどから配線されるケーブルをシールするクランプ(グランド)です。電源ボックス・タップの自作にも便利なパーツです。取付穴径・適応電線サイズに合わせてお選びください。
そのほかのケーブルクランプ・キャプコンはこちら。
在庫あり
商品詳細
概要
ケーブルクランプ FGAシリーズ
完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。
軽い締め付けで抜群のクランプ力を発揮します｡
軽量であり､なおかつ耐薬品・耐熱・電気絶縁性に優れています。
- 形状や固定線径に合わせケーブルの固定が可能。
- 優れた耐衝撃性、電気絶縁。
| 材質 | ロックナット(A)・本体(C)・ツメ(E)・シールナット(F) | 66ナイロン(UL94V-2) |
|---|---|---|
| ワッシャー(B)・シール(D) | EPDM(UL94HB相当) | |
| IP等級 | IP68/5気圧 | |
| 使用温度範囲 | -40℃～105℃(瞬時/1分：160℃) | |
FGAシリーズの仕様
| 品番 | 固定線径φ | 取付穴径(C1) | ネジ長(C2) | スパナサイズ (A部/F部) |
外寸 |
|---|---|---|---|---|---|
| FGA13-08 | 4.5～8mm | φ13.5〜13.9mm | 9mm | 19/19 | 37mm×21mm |
| FGA21L-14 | 9~14mm | φ21.4〜21.9mm | 10mm | 27/27 | 46.5mm×30.3mm |
| FGA21L-0612 | 平型0.75～2.0sq | φ21.4〜21.9mm | 10mm | 27/27 | 46.5mm×30.3mm |
| FGA26-16 | 12～16mm | φ26.9〜27.4mm | 12.5mm | 33/33 | 52mm×36.5mm |
