沖電線

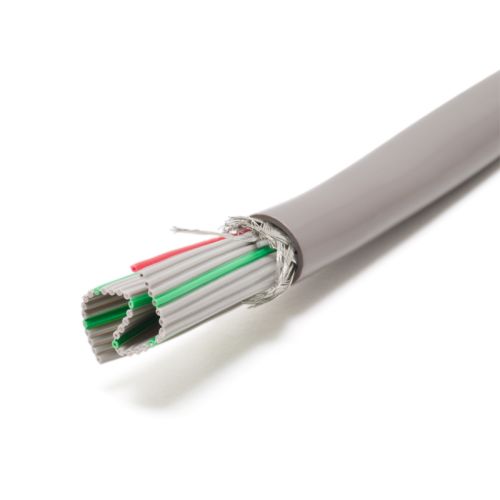

SFX-S-SV 34芯 S字形シースシールド付オキフレックス 1巻100m

¥103,400 (税込)

S字形シース付オキフレックス(沖 SFX-S 3030SV)

こちらの商品は取り寄せとなります。

お取り寄せ

商品詳細

概要

外形が従来品より細くなった為、コンパクトで軽量になり、可とう性も増加しています。介在が無くなった為、端末処理作業が容易です。

オキフレックスの両端が円周の外側になる様にフォーミングされている為、コネクタとの一括圧接等の端末処理時に被服材の剥離長が従来の2/3〜1/2でオキフレックスを適度に平坦に広げられます。

ピッチ精度が劣化しない形状の為、コネクタとのコンタクトの信頼性も万全です。

用途

電子計算機器、端末機器、通信機、制御機器、事務機等の内部配線に最適です。

ケーブル構造・特性

心数 導体 絶縁体 全幅 シース厚 シース外径 線間ピッチ 標準長
10芯 7本/0.127mm
(AWG28)
軟質塩化ビニル 12.7mm 1.0mm 6.6mm 1.27mm 1リール100m
(328フィート)
16芯 20.3mm 8.4mm
20芯 25.4mm 8.5mm
26芯 33.0mm 9.6mm
34芯 43.2mm 10.9mm
40芯 50.8mm 11.8mm
50芯 63.5mm 13.3mm
64芯 81.3mm 13.3mm

電気特性

絶縁抵抗20℃ MΩ/km 5
導体抵抗20℃ Ω/km 222
耐電圧 AC V/分 1500
静電容量  pF/m(1MHz) 約95
特性インピーダンス Ω 約75
伝搬遅延 ns/m 約6.0
近端ストローク % 約6
難燃特性 VW-1SC
