ニチフ

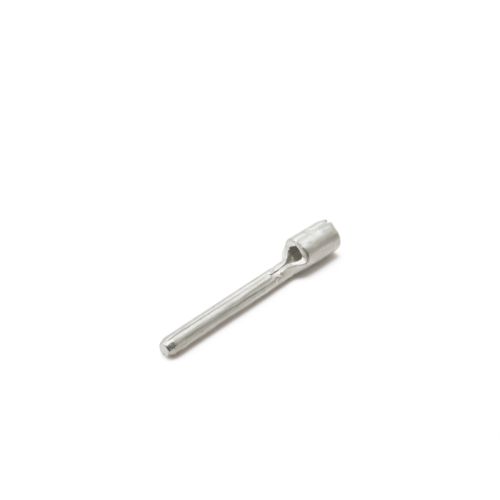

TC-2-16 (棒形端子)

¥39 (税込)

単線・より線銅線専用の棒形圧着端子です。圧着作業には適した工具をご使用ください。

圧着工具はこちら

こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。



  • 100個お買い上げで1個あたり ¥19 (税込) 割引率 51%。
  • 1000個お買い上げで1個あたり ¥17 (税込) 割引率 56%。
在庫あり

商品詳細

概要

銅線用裸圧着端子(TC形)棒形

  • 端子:無酸素銅(電気錫メッキ)
  • スリーブ:無酸素銅管(電気錫メッキ)

取得規格

  • UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
  • UL ファイルNo.E44245にて承認。
  • CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
  • CSA ファイルNo.LR-28418にて承認。

適応電線

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が端子筒部より約1mm出るようにして下さい。

圧着作業の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

製品特性・寸法

品番 各部の寸法 電線抱合範囲
φF L E φD φd 単線mm 撚線m㎡ AWG
TC-1.25-16 1.9 16.0 22.0 4.5 3.4 1.7 0.57~1.44 0.25~1.65 22-16
TC-2-16 1.9 16.0 22.0 4.2 2.3 1.14~1.82 1.04~2.63 16-14
TC-3.5-11S 1.9 11.0 21.0 6.0 5.1 3.0 1.82~2.40 2.63~4.60 12
TC-5.5-11 2.7 11.0 21.0 6.5 5.6 3.4 1.82~2.89 2.63~6.64 12-10

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
