ニチフ

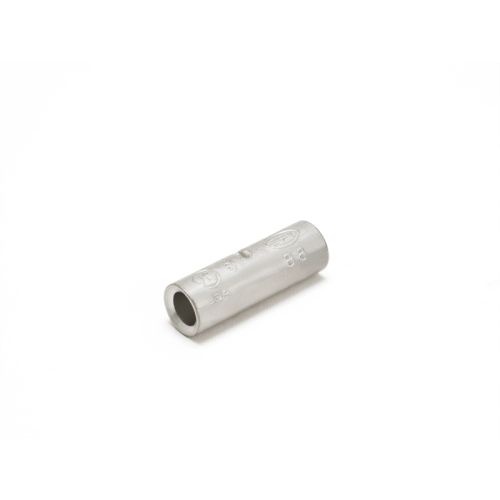

B- 8 (直線突き合せ用スリーブ)

¥94 (税込)

単線・より線銅線専用のB形裸圧着スリーブです。線と線を直線状に突合せて圧着します。

圧着作業には適した工具をご使用ください。圧着工具はこちら

こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。

  • 100個お買い上げで1個あたり ¥48 (税込) 割引率 49%。
在庫あり

商品詳細

概要

銅線用裸圧着スリーブ(B形)

  • 端子:無酸素銅(電気錫メッキ)
  • スリーブ:無酸素銅管(電気錫メッキ)

取得規格

  • 日本工業規格 JIS C 2805(銅線用圧着端子)、JIS C 2806(銅線用裸圧着スリーブ)に適合。
  • 日本工業規格表示許可工場 許可番号 570088(銅線用圧着端子)、574097(銅線用裸圧着スリーブ)によって、JICマークの表示許可取得。
  • UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
  • UL ファイルNo.E44245にて承認。
  • CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
  • CSA ファイルNo.LR-28418にて承認。

適応電線

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が、挿入/突合せ後ぞれぞれ約1mmはみ出るようにして下さい。

圧着作業の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

製品特性・寸法

品番 各部の寸法 電線抱合範囲
L φD φd 単線mm 撚線m㎡ AWG or MCM
B-1.25 15.0 3.3 1.7 0.57~1.44 0.25~1.65 22-16
B-2 4.1 2.3 1.14~1.82 1.04~2.63 16-14
B-5.5 5.4 3.4 1.82~2.89 2.63~6.64 12-10
B-8 21.0 7.0 4.5 2.89~3.65 6.64~10.52 8
B-14 26.0 8.9 5.8 --- 10.52~16.78 6
B-22 29.0 11.3 7.7 16.78~26.66 4
B-38 32.0 13.2 9.4 26.66~42.42 2
B-60 36.0 15.3 11.4 42.42~60.57 1/0

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
