ニチフ

P- 5.5 (直線重ね合わせ用スリーブ)

¥28 (税込)

より線銅線専用のP形裸圧着スリーブです。線と線を直線状に重ね合わせ圧着します。

圧着作業には適した工具をご使用ください。

こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。

  • 100個お買い上げで1個あたり ¥13 (税込) 割引率 54%。
  • 1000個お買い上げで1個あたり ¥12 (税込) 割引率 57%。
在庫あり

商品詳細

概要

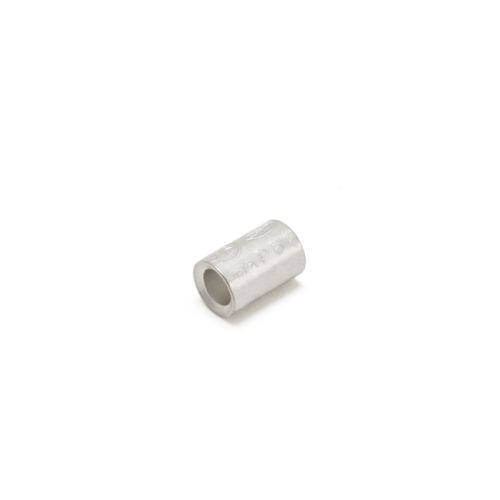

銅線用裸圧着スリーブ(P形)

  • 端子 :無酸素銅(電気錫メッキ)
  • スリーブ:無酸素銅管(電気錫メッキ)

取得規格

  • 日本工業規格 JIS C 2805(銅線用圧着端子)、JIS C 2806(銅線用裸圧着スリーブ)に適合。
  • 日本工業規格表示許可工場 許可番号 570088(銅線用圧着端子)、574097(銅線用裸圧着スリーブ)によって、JICマークの表示許可取得。
  • UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
  • UL ファイルNo.E44245にて承認。
  • CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
  • CSA ファイルNo.LR-28418にて承認。

適応電線

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が、挿入し重ね合わせた時にそれぞれ約1mm出るようにして下さい。

圧着作業の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

製品特性・寸法

品番 各部の寸法(mm) 電線抱合範囲
L φD φd 撚線m㎡ AWG or MCM
P-1.25 8.0 2.6 1.7 0.25~1.65 22-16
P-2 3.3 2.3 1.04~2.63 16-14
P-5.5 8.5 5.4 3.4 2.63~6.64 12-10
P-8 9.5 7.0 4.5 6.64~10.52 8
P-14 11.0 8.9 5.8 10.52~16.78 6
P-22 13.5 11.3 7.7 16.78~26.66 4
P-38 16.5 13.2 9.4 26.66~42.42 2
P-60 19.0 15.3 11.4 42.42~60.57 1/0

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
