ニチフ

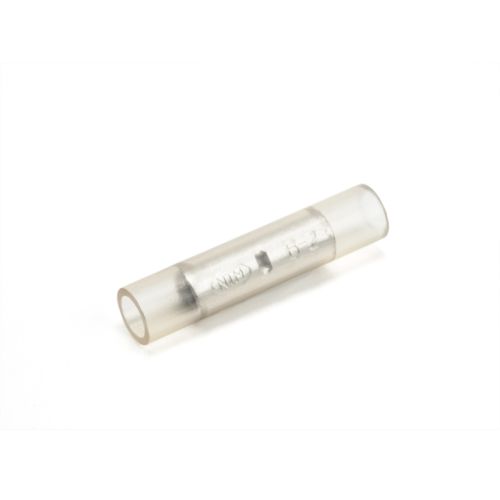

TGVB-2 透明（絶縁被覆付突合せ圧着スリーブ）
￥44 （税込）
より線銅線専用の絶縁被覆付きB形圧着スリーブです。線と線を直線状に突合せて圧着します。
圧着作業には適した工具をご使用ください。圧着工具はこちら。
こちらの商品を1袋でお求めの場合、1袋100個入りとなっております。
- 100個お買い上げで1個あたり ￥22 （税込） 割引率 50%。
- 1000個お買い上げで1個あたり ￥20 （税込） 割引率 55%。
在庫あり
関連する商品
商品詳細
概要
銅線用絶縁被覆付圧着スリーブ（B形）
- 端子 :無酸素銅(電気錫メッキ)
- スリーブ:無酸素銅管(電気錫メッキ)
- 被覆:TGV(ビニル)
取得規格
- UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
- UL ファイルNo.E44245にて承認。
- CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
- CSA ファイルNo.LR-28418にて承認。
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が、挿入/突合せ後ぞれぞれ約1mmはみ出るようにして下さい。
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||
|---|---|---|---|---|---|---|
| φd | φD | L | ℓ | 撚線m㎡ | AWGorMCM | |
| TGV B-1.25 | 1.7 | 3.2 | 25.5 | 15.0 | 0.3～1.65 | 22-16 |
| TGV B-2 | 2.3 | 3.9 | 25.5 | 15.0 | 1.04～2.63 | 16-14 |
| TGV B-5.5 | 3.4 | 5.4 | 27.5 | 15.0 | 2.63～6.64 | 12-10 |
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
