電子機器、電気機器などの内部配線に!耐熱温度90℃!
標準型架橋ポリエチレン電線「BX-S(ビーメックスーエス)」をツイスト加工
電子機器の内部配線等に広く使用されています。
1m~からの切り売りはこちら

☆その他仕様の加工ケーブル、受注製作にて承っております☆

古河電工

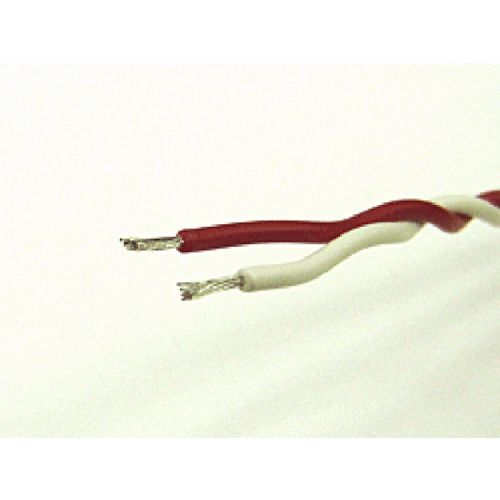

BX-S0.08sq(7/0.12)ツイスト線(赤×白) 1巻100m

¥10,010 (税込)
在庫あり

商品詳細

概要

BX-S0.08sq ツイスト加工

電子機器、電気機器などの内部配線に!耐熱温度90℃!
標準型架橋ポリエチレン電線「BX-S(ビーメックスーエス)」をツイスト加工
電子機器の内部配線等に広く使用されています。

ビーメックス-Sはポリエチレンを電子線により照射架橋させた耐熱電線で、標準型ビーメックス電線をあらわします。
主に電子機器、電気機器、計測機、鉄道模型、オーディオ、ギター、エフェクターなどの内部配線として使用されます。

*1巻100mでのご注文の場合は、在庫状況により納期1週間から2週間程かかる場合が有ります。

BX-Sのポイント

  • 320℃のハンダ槽に1分間浸しても溶融しません。もし作業中にハンダコテが触れたとしても溶けたり変形を生じません。
  • ビーメックス電線は短時間の耐熱性のみならず、長時間使用時の耐熱を向上させた優れた特性を有します。
  • 低温特性にも優れています。(低温使用温度<-60℃ )
  • しなやかな柔軟性と共に充分な機械的強度を有しています。
  • ポリエチレンは非常に優れた高周波特性を有しており、ビーメックス-Sはその優れた性能をそのまま保有しています。

BX-S0.08sqの仕様

導体サイズ 0.08sq(7本/0.12mm)
導体外径 0.36mm
絶縁体標準厚  0.30mm
仕上外径 0.96mm
使用温度(℃)  90
最大導体抵抗(20℃Ω/Km) 248
最小絶縁抵抗(20℃MΩ・Km) 2500
耐電圧 AC(1分間)V 1000

関連動画

在庫品 ツイスト加工ケーブル 構造・特性

商品 定格 導体 許容電流 A
断面積sq 材質
KV0.2sq(7/0.18)ツイスト(赤×黒) AC1000V
60℃
0.178 裸軟銅線 1A
KV0.3sq(12/0.18)ツイスト(全7配色・条長品のみ) 0.305 2A
KV 0.2sq 4本ツイスト線(黒×白×緑×赤) 0.178 1A
BX-S0.08sq(7/0.12)ツイスト(赤×白) AC1000V
90℃
0.079 錫メッキ軟銅線 1A
BX-S0.3sq(12/0.18)ツイスト(赤×白) 0.305 2A
UL1007AWG26ツイスト(黒×黄) 300V
80℃
0.141 錫メッキ軟銅線 1A
RSCB0.75sq(150/0.08)ツイスト(赤×白) AC1000V
180℃
0.753 裸軟銅線 7A
RSCB1.25sq(110/0.12)ツイスト線(赤×白) 1.243 12A
RSCB 0.2sq(40/0.08)3本ツイスト線(黒×白×赤) 0.20 1A
ETFE0.32mm(AWG28)ツイスト線(赤×黒) 250V
150℃
0.080 錫メッキ軟銅線 1A
ETFE0.51mm(AWG24)ツイスト(赤×黒) 0.204 1A

☆その他仕様の加工ケーブル、受注製作にて承っております☆
