古河電工

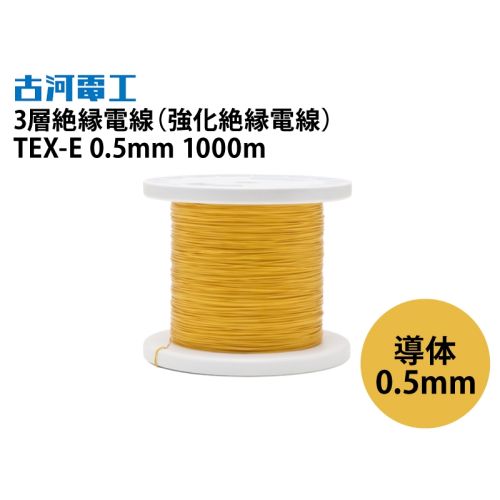

TEX-E 0.5mm

¥4,092 (税込)

TEX-Eはハンダ付け可能で、変性ポリエステルの耐熱性樹脂とポリアミド樹脂からなる3層の絶縁層をもつ標準タイプです。

在庫あり

商品詳細

概要

3層絶縁電線(強化絶縁電線)標準タイプTEX-E

標準タイプのTEX-Eはハンダ付け可能で、変性ポリエステルの耐熱性樹脂とポリアミド樹脂からなる3層の絶縁層をもつ標準タイプです。
従来のコイル巻き線には強化絶縁材を必要としますが、TEX-Eは障壁テープあるいは 中間絶縁層の挿入無しでも1次コイルと2次コイルの役割を果たすことができます。 3層絶縁電線(強化絶縁電線)「TEX-E」は 中間層絶縁テープあるいは障壁テープを必要とせず、そのため変圧器のサイズを小さくして、高い効率とコスト削減を生み出すという特長を有しています。

  1. 任意の2層の組合せが3000V,1分間の耐電圧を満足する強化絶縁巻線です。
  2. 耐熱性はE種(120℃)です。詳細は安全規格一覧をご参照下さい。
  3. 多くのUL1446絶縁システムが提供されています。詳細はトピックスのUL1446情報をご参照下さい。尚、ワニス,溶剤等との化学的適合性は、絶縁システム中の記載有無にかかわらず、その適合性の確認をお願いします。
  4. 絶縁層を剥離することなくハンダ付けが可能です。ハンダ付け方法の詳細は技術サポートも併せてご参照下さい。
  5. 自動巻線機によるコイル巻が可能です。
  6. 呼称サイズ(導体径)は0.20mmから1.0mmの広い範囲で選択頂けます。

安全規格取得No

UL UL1950 UL1411
CSA C22.2 No.950 C22.2 No.1
BSI EN60950 EN60065
TUV EN60950
IEC65 as modified
DIN VDE 0860
HD 195 S6

用途

TEX-Eは遠距離通信装置、ゲーム装置、家電、インバータ及び他の類似の装置の変圧器として幅広く使用されています。

応用製品

プリンタ,ファクシミリ,メモリ,コンピュータ,テレビ(LCD、PDP),インバータ,ゲーム及び娯楽装置用SMPS,
デジタルカメラ,携帯電話,ビデオ用バッテリーチャージャー,パーソナル・コンピュータ、DVD用ACアダプタ

適用周波数

85 kHz to 200 kHz (主流) ,400 kHz (現在の上限)

注意:ここに記載した特性値は参考値であり、仕様値と異なる場合があります。
黄色印の0.20、0.30、0.40、0.50は在庫品になりまして、その他のサイズも製作可能になりますので、お気軽にお問い合わせ下さい。

* 在庫商品はご注文数や在庫状況により製作になりまして、納期2週間ほどかかりますがご了承下さい。

TEX-Eの仕様

導体呼び径
(mm)
★=在庫品
公差(mm)目標仕上外径
(mm)
最大仕上外径
(mm)
最大導体抵抗
at 20℃
(Ω/km)
製品重量
(kg/km)
0.20★ ±0.008 0.400 0.417 607.6 0.398
0.21 ±0.008 0.410 0.427 549.0 0.431
0.22 ±0.008 0.420 0.437 498.4 0.465
0.23 ±0.008 0.430 0.447 454.5 0.500
0.24 ±0.008 0.440 0.457 416.2 0.537
0.25 ±0.008 0.450 0.467 382.5 0.575
0.26 ±0.010 0.460 0.477 358.4 0.616
0.27 ±0.010 0.470 0.487 331.4 0.656
0.28 ±0.010 0.480 0.497 307.3 0.697
0.29 ±0.010 0.490 0.507 285.7 0.742
0.30★ ±0.010 0.500 0.520 262.9 0.786
0.32 ±0.010 0.520 0.540 230.3 0.882
0.35 ±0.010 0.550 0.570 191.2 1.033
0.37 ±0.010 0.570 0.590 170.6 1.143
0.40★ ±0.010 0.600 0.625 145.3 1.316
0.45 ±0.010 0.650 0.675 114.2 1.633
0.50★ ±0.010 0.700 0.725 91.43 1.985
0.55 ±0.020 0.750 0.775 78.15 2.371
0.60★ ±0.020 0.800 0.825 65.26 2.793
0.65 ±0.020 0.850 0.875 55.31 3.249
0.70 ±0.020 0.900 0.925 47.47 3.741
0.75 ±0.020 0.950 0.975 41.19 4.267
0.80 ±0.020 1.000 1.030 36.08 4.829
0.85 ±0.020 1.050 1.080 31.87 5.425
0.90 ±0.020 1.100 1.130 28.35 6.056
0.95 ±0.020 1.150 1.180 25.38 6.721
1.00 ±0.030 1.200 1.230 23.33 7.422

もっと詳しく知りたい!

ブログタイトル【三層絶縁電材。優れもののTEX-Eって知ってます?】
