モガミ電線

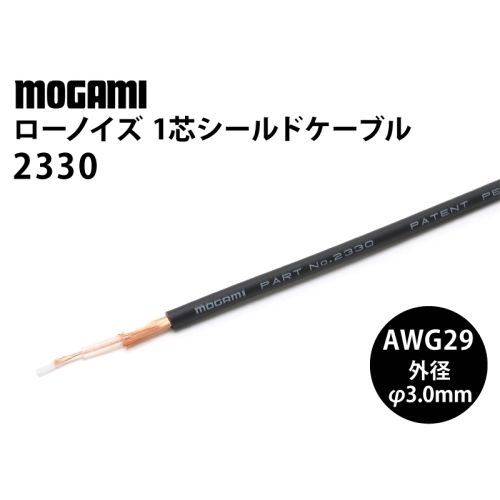

ローノイズ1芯シールド(2330) AWG29
￥165 （税込）
経済的で非常に柔軟な不平衡型(アンバランス)マイク・ケーブルです。
そのほか軟質シールドはこちら
- 10mお買い上げで1mあたり ￥138 （税込） 割引率 16%。
- 100mお買い上げで1mあたり ￥110 （税込） 割引率 33%。
在庫あり
関連する商品
商品詳細
概要
ローノイズ1芯シールド 2330
経済的で非常に柔軟な不平衡型(アンバランス)マイク・ケーブルです。
マイクケーブルとして必要な、機械的強度の要求、かつ柔軟性と経済性をを満たしてます。
芯線中の繊維は、機械的強度を高めるための介在です。ハンダ付けする際は、熱で溶けますので導体に撚り合わせてそのままハンダ付けして構いません。
2330 の仕様・特性
| 導体抵抗 （DC 20℃） |
芯線 | 0.230 Ω/m |
|---|---|---|
| シールド | 0.042 Ω/m | |
| 線間静電容量（1kHz・20℃） | 115 pF/m | |
| 導体間インダクタンス（1kHz・20℃） | 0.3 μH/m | |
| ハムノイズ | 50 mV Max | |
| 電磁ノイズ | LOD（Limit of Detection） | |
| マイクロホニックノイズ | 30 mV Max | |
| 耐電圧（15秒間） | DC 500V | |
| 使用温度 | -20℃～+70℃ | |
| スタイルNo. | 2330 LOW NOISE CABLE | |
|---|---|---|
| 芯線 | 導体 | 裸軟銅線 |
| 素線構成・芯数 | 0.08SQ（AWG29・16本/0.08mm）×1芯 | 補強材 | ポリエステル長繊維 1000Denier |
| 絶縁体 | 架橋ポリエチレン（XLPE [Cross‐Linked polyethylene] ） | |
| 外径 | φ1.5mm | |
| シールド | 導体 | 裸軟銅線 |
| 素線構成・タイプ | 40本/0.12mm・横巻タイプ | |
| 外装シース | 材質 | 軟質ビニール（Flexible PVC） |
| 仕上り外径 | φ3.0mm | |
| 色 | 黒 | |
| 印字 | mogami PART No.2330 PATENT PENDING LOW NOISE WIRE （2019年5月現在） | |
| 標準条長 | 100m | |
| 概算重量（100m） | 1.25 kg | |
*絶縁体のXLPE(Cross-linked Polyethylene)は、架橋ポリエチレンにローノイズ特殊処理を施して有ります。
