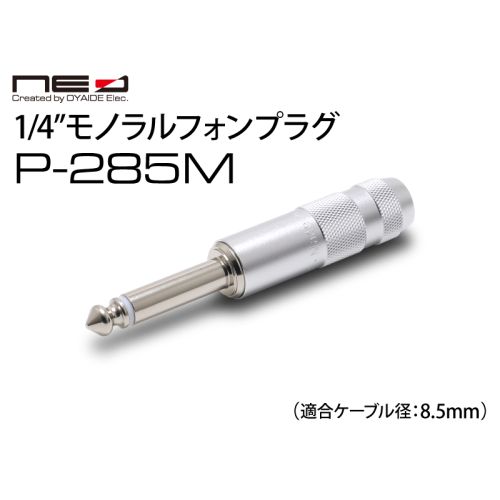

P-285M 6.3mmモノラルフォンプラグ
「MADE IN JAPAN」という誇り。 めまぐるしく変わる価値観のなか、あくまでも普遍性を追い求める強い意志から生まれた1/4” Phone Plug「P-シリーズ」。
外径φ8.5mmまで適合する、ストレート型モノラルフォーンプラグ「P-285M」です。
商品詳細
概要
NEO Original 1/4" Phone Plug P-285M(モノラルフォーンプラグ)
日本が誇る精密加工の粋
「MADE IN JAPAN」という誇り。 めまぐるしく変わる価値観のなか、あくまでも普遍性を追い求める強い意志から生まれた1/4” Phone Plug「P-シリーズ」。
さらには、そのスタイリッシュな外観からは想像もつかない程、パワフルでクリアなサウンドを奏でます。
無駄のない接点※。それはまず、構成部品点数を少なくする事から始まりました。
スリーブ部と本体は一体化を図る為、CNCマシニングにより1本の棒から削りだされました。チップ部も同様に作業が行われ、接続ガイドプレートを付属せずTip部へダイレクトにケーブルの接続を可能にしました。
これら無駄な接点の排除により、機械的強度とロスのない伝送特性を兼ね備えました。(※モノラル・ストレート型のみ)
ユーザビリティと機能性
キャップ根元に施されたローレットは、滑り止めという機能だけではなく、デザインをも加味しました。
多様化するニーズに合わせ、Pシリーズのケーブル対応外径は2種類から選択することが可能です。P-275Mは最大7.5mm、P-285Mは最大8.5mmのケーブルに対応。
また、貫通部には面取りを施し、曲げによるケーブルの断線を防ぎます。さらにPシリーズのユーザビリティは寸法にまで及びます。
あえてJIS規格(日本工業規格)ではなく、米SwitchCraft社と同様EIA-453規格に準拠させ、国産、輸入機器を問わず幅広く対応します。
材質
素材には欧州RoHS指令に対応した真鍮を使用。メッキは表面厚の均一性を保ち、磁気を帯滋しない無電解ニッケルメッキを採用。
チップとスリーブの絶縁部は電気特性と絶縁特性に優れるテフロンを使用。また、本体内部の絶縁には絶縁特性もさることながら、チップを強固に固定するためベークライトを使用。
このように、Pシリーズは、さまざまな観点から複合的要素をバランスよく設計され、Pシリーズにしかないアイデンティティが存在するのです。
P-285M(モノラルフォーンプラグ)の仕様
コンタクト | 材質 | 真鍮 |
---|---|---|
表面処理 | 無電解ニッケルメッキ | |
構造 | CNC切削一体構造 | |
ハウジング | 材質 | 真鍮 |
表面処理 | ベリクロムメッキ | |
規格 | 6.3mm モノラルフォーンプラグ(1/4"・2極) | |
形状 | ストレート型 | |
結線方法 | ハンダ付け式 | |
適合ケーブル径 | ~φ8.5mm | |
その他 | RoHS指令対応 |
NEO Original 1/4" Phone Plug シリーズ一覧
型番 | 極数 | 仕様 | メッキ | 適合ケーブル径 | 備考 |
---|---|---|---|---|---|
P-275M | モノラル(2極) | ストレート型プラグ | 無電解ニッケル | ~φ7.5mm | |
P-285M | ~φ8.5mm | ||||
P-240M | ~φ4.0mm | 店舗オリジナル | |||
P-275L | L型プラグ | ~φ7.5mm | |||
P-285L | ~φ8.5mm | ||||
P-275T | ステレオ(3極) | ストレート型プラグ | 無電解ニッケル | ~φ7.5mm | |
P-285T | ~φ8.5mm | ||||
P-240T | ~φ4.0mm | 店舗オリジナル | |||
P-275MS | モノラル(2極) | ストレート型プラグ | 無電解ニッケル | ~φ7.5mm | ショートタイプキャップ |
P-275LS | L型プラグ | ショートタイプキャップ | |||
P-275BG | ストレート型プラグ | 金メッキ | ~φ7.5mm | ||
P-275BGL | L型プラグ |
