日東シンコー

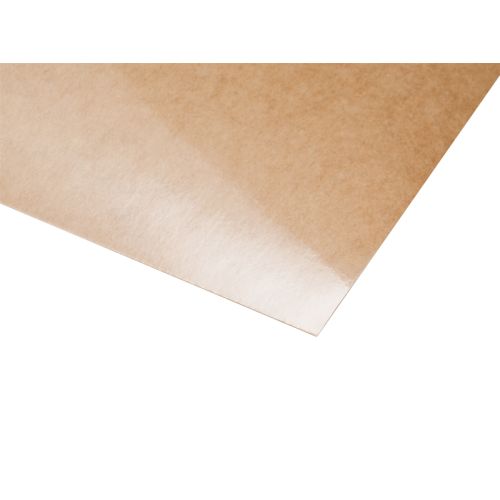

TK-2508 クラフト紙 幅1.0m (ポリエステルフィルム加工紙)
￥550 （税込）
電気用ポリエステルフィルム加工紙はポリエチレンテレフタレートフィルム(ポリエチレンフィルム)と電気絶縁紙とを特殊な貼合機を使用して接着し一体とした電気絶縁材料です。
※こちらの製品は、幅1000mm・条長のロールからカットして販売しております。
2m以上ご注文の際は、1m単位でカットせずに1枚物でご用意いたします。
- 10mお買い上げで1mあたり ￥308 （税込） 割引率 44%。
在庫あり
商品詳細
概要
ポリエステルフィルム加工紙 幅1.0m
電気用ポリエステルフィルム加工紙はポリエチレンテレフタレートフィルム(ポリエチレンフィルム)と電気絶縁紙とを特殊な貼合機を使用して接着し一体とした電気絶縁材料です。
ポリエステルフィルムは高度の電気絶縁性、耐熱性、耐湿性、耐薬品性を備えております。
電気絶縁紙は近代的生産設備を誇る製造でコイル絶縁し2種、プレスボード紙2種などを使用しております。
用途
主としてモーターのスロット絶縁、或いはトランス層間絶縁材料として使用されております。
耐熱性の種別としては、E種絶縁材料(120℃)として使用されています。
＊在庫状況により納期がかかる場合がありますので、こちらより納期のお問い合わせを頂ければ納期・在庫状況のご連絡をさせて頂きます。
製品仕様
| 製品記号 | 構成 | |||||||
|---|---|---|---|---|---|---|---|---|
| フィルム厚 | 絶縁紙種別と厚み | 幅 | 条長 | |||||
| TK-2508(クラフト紙) | 0.025mm | コイル絶縁紙2種0.08mm | 1000mm | 360m | ||||
| TP-2513(プレスボード) | 0.025mm | プレスボード2種0.13mm | 1000mm | 50m | ||||
| TP-2518(プレスボード) | 0.025mm | プレスボード2種0.18mm | 1000mm | 50m | ||||
| 記号の説明 T:ポリエステルフィルム K:コイル絶縁紙2種 P:プレスボード2種 四行の数字の内最初の二行はフィルムの厚さ、次の二行は電気絶縁紙の厚さを表示しております。 |
||||||||
ポリエステルフィルム加工紙特性表
| 製品記号 | 厚さmm | 引張強さkg/15mm幅 | 端裂抵抗kg/20mm幅 | 絶縁破壊電圧KV | ||||
|---|---|---|---|---|---|---|---|---|
| 標準値 | 許容差 | 縦方向 | 横方向 | 縦方向 | 横方向 | 平均 | 最低 | |
| TK-2508(クラフト紙) | 0.120 | ±0.02 | 18.0 | 6.0 | 18.5 | 16.5 | 7.0 | 5.7 |
| TP-2513(プレスボード) | 0.170 | ±0.02 | 28.0 | 11.0 | 21.0 | 17.0 | 7.5 | 6.5 |
| TP-2518(プレスボード) | 0.210 | ±0.02 | 36.0 | 15.0 | 22.5 | 19.5 | 7.5 | 6.3 |
