Raychem（レイケム）

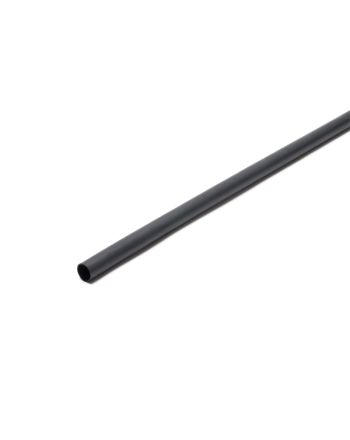

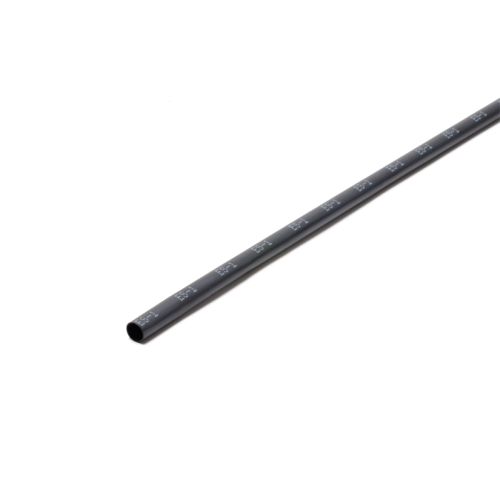

ES1 防水型 接着剤付き熱収縮チューブ 内径 5.72mm
￥2,178 （税込）
二層構造、防水型、薄肉厚、半硬質防水型、接着剤付熱収縮チューブ、世界のスタンダード品、高収縮比、多量の接着剤つき、完全防水。
その他、熱収縮チューブはこちら。
在庫あり
関連する商品
商品詳細
概要
Raychem ES2000 サーモフィット熱収縮チューブ
二層構造、防水型、薄肉厚、半硬質防水型、接着剤付熱収縮チューブ
世界のスタンダード品、高収縮比、多量の接着剤つき、完全防水。
- 高い収縮率(4:1)
- 完全な防水機能
- 幅広い適応範囲
- 用途：特に自動車ハーネスの各部における防水、防蝕、機械的保護、補強
- 規格：RT-1112
基本特性
| 材質 | 放射線架橋ポリオレフィン |
|---|---|
| 収縮温度 | 135ﾟC以上 |
| 収縮比 | 4:1 |
| 縦方向収縮率 | -10%(最大) |
| 連続使用温度 | -40～130ﾟC |
| マーキング | ES-1～ES-4 ･125ﾟC |
| 定格 | 600V |
| 標準色 | 黒 |
| 電気的特性 | 耐電圧 | 15KV/mm(Min) |
|---|---|---|
| 体積固有抵抗 | 1012Ω-cm(Min) | |
| 物理的特性 | 引張り強度 | 100kg/cm2(Min) |
| 伸び | 250%(Min) | |
| 2%モジュラス | 1.3×103kg/cm2 | |
| 縦方向の変化 | -10%以内 | |
| 熱衝撃(225ﾟC、4hrs) | クラック、流出、滴下なし | |
| 熱老化性(-130ﾟC、168hrs) | クラックなし | |
| 化学的特性 | 難燃性 | 自己消化性 |
| 腐蝕性 | なし |
ES2000のサイズ
| 型式 | 収縮前内径 最小値(mm)D |
完全収縮後内径 最大値(mm)d |
完全収縮後肉厚 | 定尺(m) | |
|---|---|---|---|---|---|
| 最小値(mm)W | 接着層(mm)W1 | ||||
| ES2000-1-0-STK (ES2000-No.1-C1-0-STK) |
5.72 | 1.27 | 0.64 | 0.56 | 1.2m |
| ES2000-2-0-STK (ES2000-No.2-B9-0-STK) |
7.44 | 1.65 | 0.76 | 0.76 | |
| ES2000-3-0-STK (ES2000-No.3-B8-0-STK) |
10.85 | 2.41 | 0.89 | 1.02 | |
| ES2000-4-0-STK (ES2000-No.4-B7-0-STK) |
17.78 | 4.45 | 1.04 | 1.37 | |
