UL1007 26AWG ツイスト加工(305m)Z撚り(左撚り)
￥12,199 （税込）
UL、CSA共用の配線材を、ツイスト加工をした、電気･電子機器の内部配線材です。
※こちらの商品は305m巻をツイストしているため、仕上がりは305mより短くなります。
※ツイストのピッチ指定が可能です。ピッチの指定がある場合は、「」にピッチ幅をご記入下さい。狭いピッチ幅は電線の太さによって難しい場合がございます。
※S撚り(右撚り)をご希望の場合は「」にご記入下さい。加工するケーブルによってご希望の撚り方向にきれいに撚れない場合がございます。
受注製作【標準3~4週間】 ※状況により都度連絡
商品詳細
概要

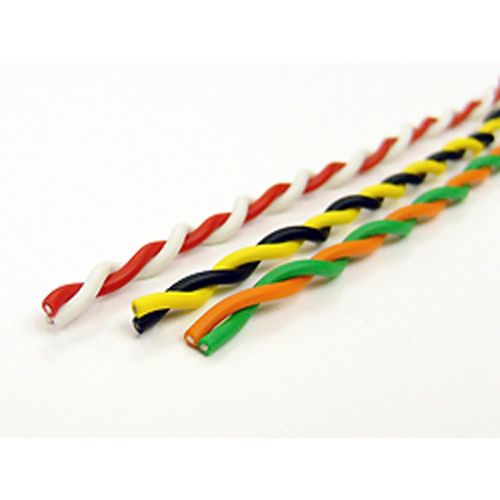

UL1007(2コ撚り)ツイスト線
UL、CSA共用の配線材を、ツイスト加工をした、電気･電子機器の内部配線材です。
用途
電気、電子機器の内部配線(二次側リード線)
特徴
- 規格・・・UL、CSA共用です。
- 定格・・・定格電圧 300Ｖ、定格温度80℃(UL)、90℃(CSA)
- 難燃性・・・UL VW-1、CSA FT1及び電気用品取締法に基づく垂直燃焼試験に合格します。
※ 選択項目より、撚り合わせ希望の色(色選択1と色選択2)をお選び下さい。受注加工の為、詳しい納期についてはお問合せ下さい。
☆ご希望のケーブル製作のご依頼も承れますので、お気軽にお問い合わせ下さい☆
ケーブル構造･特性
| AWGゲージ | 導体 | 絶縁体 | 仕上り外径 | ||
|---|---|---|---|---|---|
| 構成 | 外径 | 標準厚 | 外径 | ||
| #26 | 7本/0.16mm | 0.5mm | 0.4mm | 1.3mm | 2.6mm |
| #24 | 11本/0.16mm | 0.6mm | 0.45mm | 1.5mm | 3.0mm |
| #22 | 17本/0.16mm | 0.8mm | 0.45mm | 1.7mm | 3.4mm |
| #20 | 21本/0.18mm | 1.0m | 0.45mm | 1.9mm | 3.8mm |
| #18 | 34本/0.18mm | 1.2mm | 0.45mm | 2.1mm | 4.2mm |
| #16 | 26本/0.26mm | 1.5mm | 0.45mm | 2.4mm | 4.8mm |
