SH-KV 0.75sqツイスト加工 200m Z撚り(左撚り)
￥19,800 （税込）
通信機器、電子機器の内部配線に用い、耐熱性可塑剤を用いた塩化ビニル樹脂を主体としたコンパウンドで絶縁され、導体にスズメッキが施されています。
こちらの商品は200m巻をツイストしているため、仕上がりは200mより短くなります。
※ツイストのピッチ指定が可能です。ピッチの指定がある場合は、「」にピッチ幅をご記入下さい。狭いピッチ幅は電線の太さによって難しい場合がございます。
※S撚り(右撚り)をご希望の場合は「」にご記入下さい。加工するケーブルによってご希望の撚り方向にきれいに撚れない場合がございます。
受注製作【標準3~4週間】 ※状況により都度連絡
商品詳細
概要

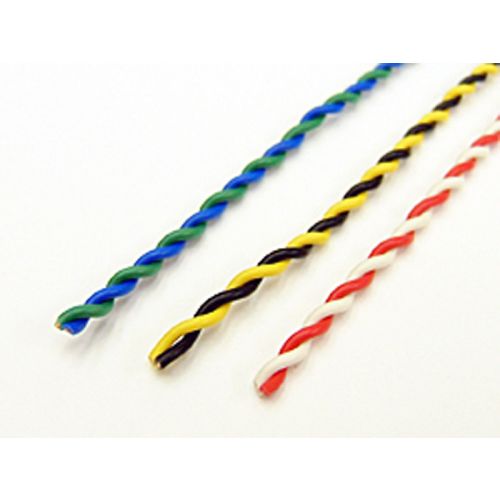

H-KV耐熱性通信機器用ビニル電線(2コ撚り)ツイスト線
通信機器、電子機器の内部配線に用い、耐熱性可塑剤を用いた塩化ビニル樹脂を主体としたコンパウンドで絶縁され、導体にスズメッキが施されています。 耐熱通信機器用ビニル電線は、通信機、電子機器等の出力回路や電源回路(電源電線は除く)の発熱する部分や電流を多く流す回路に最適です。
但し、ビニルの厚さが0.4㎜未満の0.2m㎡はこの対象外ですが、優れた耐熱特性をもっています。
特長
- 耐熱温度 環境温度85℃以下、耐圧：250V
- 柔軟性 導体素材は集合軟銅より線を使用しておりますので、柔軟性に優れています。
※ 選択項目より、撚り合わせ希望の色(色選択1と色選択2)をお選び下さい。受注加工の為、詳しい納期についてはお問合せ下さい。
☆ご希望のケーブル製作のご依頼も承れますので、お気軽にお問い合わせ下さい☆
ケーブル構造･特性
| 断面積 | 導体 | 絶縁体 | 仕上り外径 | ||
|---|---|---|---|---|---|
| 構成 | 外径 | 標準厚 | 外径 | ||
| H-KV0.2m㎡ | 7本/0.18mm | 0.55mm | 0.30mm | 1.15mm | 2.3mm |
| SH-KV0.3m㎡ | 12本/0.18mm | 0.7mm | 0.55mm | 1.8mm | 3.6mm |
| SH-KV0.5m㎡ | 20本/0.18mm | 0.9mm | 0.8mm | 2.5mm | 5.0mm |
| SH-KV0.75m㎡ | 30本/0.18mm | 1.1mm | 0.8mm | 2.7mm | 5.4mm |
| SH-KV1.25m㎡ | 50本/0.18mm | 1.5mm | 0.8mm | 3.1mm | 6.2mm |
| SH-KV2.0m㎡ | 37本/0.26mm | 1.8mm | 0.8mm | 3.4mm | 6.8mm |
| H-KV0.5mm | 1本/0.5mm | 0.5mm | 0.40mm | 1.3mm | 2.6mm |
