オヤイデ電気

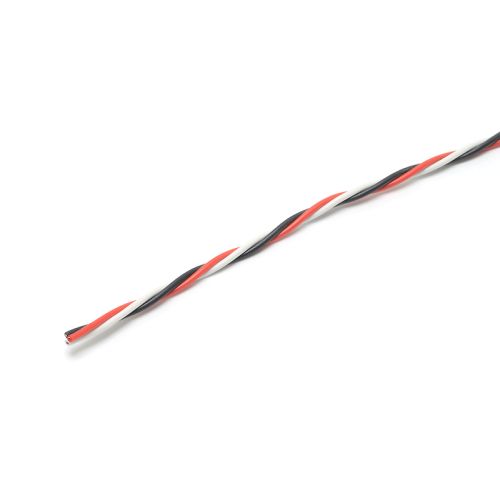

RSCB 0.5sq 3ヶ撚り線 (100m)Z撚り(左撚り)
￥55,880 （税込）
裸軟銅線にシリコーンゴムを押し出し被覆した銅線。柔軟性に優れています。
こちらの商品は100m巻をツイストしているため、仕上がりは100mより短くなります。
※ツイストのピッチ指定が可能です。ピッチの指定がある場合は、「」にピッチ幅をご記入下さい。狭いピッチ幅は電線の太さによって難しい場合がございます。
※S撚り(右撚り)をご希望の場合は「」にご記入下さい。加工するケーブルによってご希望の撚り方向にきれいに撚れない場合がございます。
受注製作【標準4~5週間】 ※状況により都度連絡
商品詳細
概要
裸軟銅線にシリコーンゴムを押し出し被覆した銅線。柔軟性に優れています。
用途
燃焼機器、厨房機器等、耐熱性の必要な機器の内部配線。
例）電子レンジ、ガスコンロ、テーブルコンロ、給湯器、炊飯器等の各種温度センサーリード線等を含め多様に使用できます。 とても柔らかくフレキシブルな為ロボットの配線や、作業性が良いためオーディオ機器の内部配線や、スピーカーケーブルとしても使用されています。
特長
- 使用温度(℃)：-60℃～180℃
- 抗張力(MPa)：4以上
- 伸び率(%)：200以上
- 柔軟性
導体素材はロープ撚り軟銅より線を使用しておりますので、柔軟性に優れています。
※ 選択項目より、撚り合わせ希望の色をお選び下さい。受注加工の為、詳しい納期についてはお問合せ下さい。
☆ご希望のケーブル製作のご依頼も承れますので、お気軽にお問い合わせ下さい☆
ケーブル構造･特性
| 断面積 | 導体 | 絶縁体 | 仕上り外径 | ||
|---|---|---|---|---|---|
| 構成 | 外径 | 標準厚 | 外径 | ||
| 0.2m㎡ | 40本/0.08mm | 0.7mm | 0.4mm | 1.15mm | 2.47mm |
| 0.5m㎡ | 3本/33本/0.08mm | 1.1mm | 0.4mm | 1.9mm | 4.09mm |
| 0.75m㎡ | 3本/50本/0.08mm | 1.3mm | 0.4mm | 2.1mm | 4.52mm |
| 1.25m㎡ | 7本/16本/0.12mm | 1.6mm | 0.4mm | 2.4mm | 5.17mm |
| 2.5m㎡ | 7本/32本/0.12mm | 2.3mm | 0.5mm | 3.3mm | 7.11mm |
