古河電工

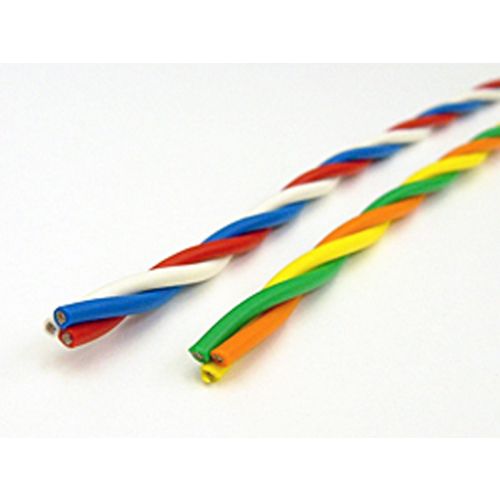

BX-S 0.65mm3ヶ撚り電線(200m)Z撚り(左撚り)
￥25,300 （税込）
ビーメックス-Sはポリエチレンを電子線により照射架橋させた耐熱電線で、標準型ビーメックス電線をあらわします
※ 下記の選択項目より、撚り合わせ希望の色をお選び下さい。
受注加工の為、納期に3週間から4週間ほどかかりますがご了承下さい。
※こちらの商品は200m巻をツイストしているため、仕上がりは200mより短くなります。
※S撚り(右撚り)をご希望の場合は「」にご記入下さい。加工するケーブルによってご希望の撚り方向にきれいに撚れない場合がございます。
受注製作【標準3~4週間】 ※状況により都度連絡
関連する商品
商品詳細
概要

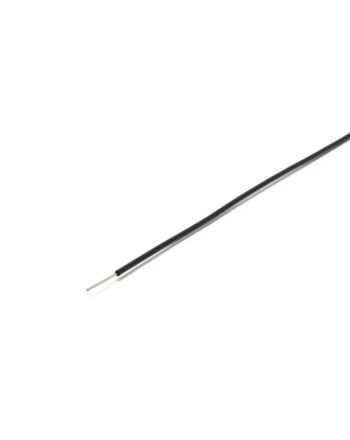

- ビーメックス-Sはポリエチレンを電子線により照射架橋させた耐熱電線で、標準型ビーメックス電線をあらわします。
- 耐ハンダ性:320℃のハンダ槽に1分間浸しても溶融しません。もし作業中にハンダコテが触れたとしても溶けたり、変形を生じません。
- 耐熱性:短時間の耐熱性のみならず、長時間使用時の耐熱を向上させた優れた特性を有します。
- 強くしなやか:柔軟性と共に充分な機械的強度を有しています。また低温特性も優れています。
電機性能:ポリエチレンは非常に優れた高周波特性を有しており、ビーメックス-Sはその優れた性能をそのまま保有しています。
※ 選択項目より、撚り合わせ希望の色をお選び下さい。受注加工の為、納期に1週間から2週間ほどかかりますがご了承下さい。
☆ご希望のケーブル製作のご依頼も承れますので、お気軽にお問い合わせ下さい☆
BX-Sラインナップとケーブル構造･特性
| 断面積 | 導体 | 絶縁体 | 仕上り外径 | ||
|---|---|---|---|---|---|
| 構成 | 外径 | 標準厚 | 外径 | ||
| 0.08sq | 7本/0.12mm | 0.36mm | 0.30mm | 0.96mm | 1.92mm |
| 0.18sq | 7本/0.18mm | 0.54mm | 0.30mm | 1.14mm | 2.28mm |
| 0.3sq | 12本/0.18mm | 0.72mm | 0.40mm | 1.52mm | 3.04mm |
| 0.5sq | 20本/0.18mm | 0.93mm | 0.50mm | 1.93mm | 3.86mm |
| 0.75sq | 30本/0.18mm | 1.14mm | 0.50mm | 2.14mm | 4.28mm |
| 1.25sq | 50本/0.18mm | 1.47mm | 0.60mm | 2.67mm | 5.34mm |
| 2.0sq | 37本/0.26mm | 1.83mm | 0.60mm | 3.03mm | 6.06mm |
| 0.65mm(単線) | 1本/0.65mm | 0.65mm | 0.40mm | 1.45mm | 2.90mm |
