三沢電線

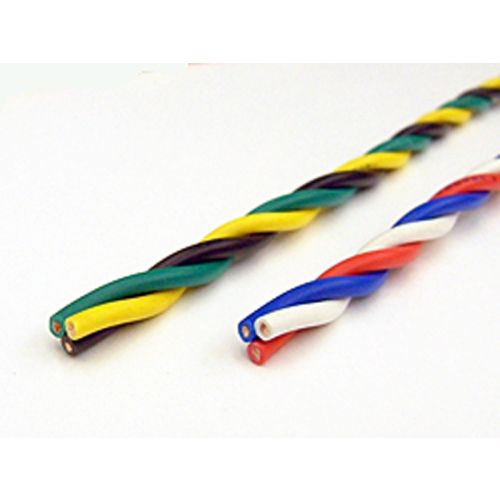

VSF 2.0sq3ヶ撚り電線 (200m)Z撚り(左撚り)
￥83,468 （税込）
JIS C 3306に基づく、おもに屋内で使用する、交流300V以下の電気機器の内部配線に用いる塩化ビニルを絶縁体とするビニルコードです。
※こちらの商品は200m巻をツイストしているため、仕上がりは200mより短くなります。
※ 下記の選択項目より、撚り合わせ希望の色をお選び下さい。
受注加工の為、納期に3週間から4週間ほどかかりますがご了承下さい。
受注製作【標準3~4週間】 ※状況により都度連絡
商品詳細
概要
JIS C 3306に基づく、おもに屋内で使用する、交流300V以下の電気機器の内部配線に用いる塩化ビニルを絶縁体とするビニルコードです。
特長
耐熱温度
環境温度60℃以下、耐圧：300V
柔軟性
導体素材は集合軟銅より線を使用しておりますので、柔軟性に優れています。
非移行性
塩化ビニル絶縁電線は高温で長時間、他の樹脂（ABS樹脂、PS樹脂、発砲ポリエチレン）と接触すると、塩化ビニル中の可塑剤が樹脂に溶け込んで、樹脂の表面を曇らせたり、溶解する現象（移行現象）があります。御要望があれば、この現象を防止する非移行性塩化ビニル樹脂を使用致します。
用途
VSF300V以下の電気器具の内部配線として使用されます。
※ 選択項目より、撚り合わせ希望の色をお選び下さい。受注加工の為、詳しい納期についてはお問合せ下さい。
☆ご希望のケーブル製作のご依頼も承れますので、お気軽にお問い合わせ下さい☆
ケーブル構造･特性
| 断面積 | 導体 | 絶縁体 | 仕上り外径 | ||
|---|---|---|---|---|---|
| 構成 | 外径 | 標準厚 | 外径 | ||
| 0.3m㎡ | 12本/0.18mm | 0.7mm | 0.55mm | 1.8mm | 3.87mm |
| 0.5m㎡ | 20本/0.18mm | 0.9mm | 0.8mm | 2.5mm | 5.38mm |
| 0.75m㎡ | 30本/0.18mm | 1.1mm | 0.8mm | 2.7mm | 5.81mm |
| 1.25m㎡ | 50本/0.18mm | 1.5mm | 0.8mm | 3.1mm | 6.68mm |
| 2.0m㎡ | 37本/0.26mm | 1.8mm | 0.8mm | 3.4mm | 7.32mm |
