品川電線

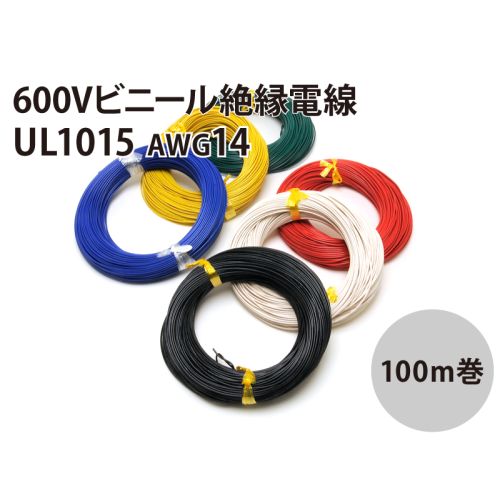

UL1015 AWG14 100m

¥13,090 (税込)

UL規格鉛フリー耐熱塩化ビニル絶縁電線 UL1015/TEW AWG14  ROHS指令対応品
定格 600V,105℃ ,UL758,CSA C22.2 No.127
100m巻(ボビン巻対応アリ) カラーは6色!
(色選択およびボビン/束巻き選択 は下の選択項目からご指定ください)

その他サイズのUL1015シリーズはこちら

在庫あり

商品詳細

概要

UL規格鉛フリー耐熱塩化ビニル絶縁電線

鉛化合物を含まないPVC絶縁体を使用した環境配慮型電線。

  • 電気、電子機器の内部配線(一次側回路のリード線)
  • 規格・・・UL、CSA共用です。
  • 定格・・・定格電圧 600V、定格温度105℃
  • 難燃性・・・UL VW-1、CSA FT1及び電気用品取締法に基づく垂直燃焼試験に合格します。

ケーブル構造・特性

スタイルNO. 導体 絶縁体 許容
電流
A
最大導体抵抗
(20℃)
Ω/km
最小絶縁抵抗
MΩkm
耐電圧
V/1分
定格
AWG 断面積
SQ
構成
素線数/素線径mm
外径
mm
厚さ
mm
仕上り外径
約mm
(20℃) (105℃)
UL1015 #24 0.21 11/0.16 0.6 0.85 2.3 5.0 89.8 50 0.003 3000 600V
105℃
#22 0.33 17/0.16 0.8 2.5 7.0 58.1
#20 0.52 21/0.18 1.0 2.7 9.0 37.2
#18 0.83 34/0.18 1.2 0.9 3.0 13.0 23.0
#16 1.31 26/0.26 1.5 0.95 3.4 18.0 14.2
#14 2.08 41/0.26 1.9 3.8 23.0 9.01
#12 3.31 43/0.32 2.4 1.0 4.4 32.0 5.68
#10 5.26 67/0.32 3.0 1.1 5.2 43.0 3.64
