東日京三電線

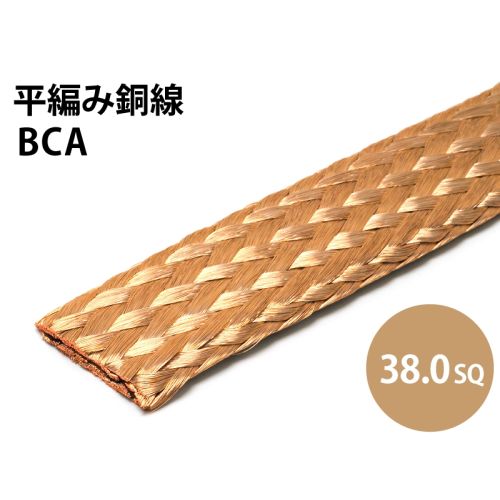

BCA 38.0sq

¥4,972 (税込)

平編銅線は可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。また、機器の振動を吸収するため、機器の可動部のリード線・アース線などにも最適です。シースがない裸の平編み線です。

その他、平編銅線はこちら

※こちらの商品はお取り寄せとなりますが、通常即日入荷になります。(土日祝を除く)
土日祝のご注文の場合、翌平日の入荷になります。

お取り寄せ【標準1~2営業日】 ※状況により都度連絡

商品詳細

概要

メッキなし平編銅線 BCA

平編銅線は可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。また、機器の振動を吸収するため、機器の可動部のリード線・アース線などにも最適です。シースがない裸の平編み線です。

※こちらは取寄せ品です。メーカー営業日は即日出荷可能ですが、土日祝・大型連休等の場合は翌営業日以降となります。予めご了承くださいませ。

特  徴

  • 柔軟性に優れ、機器の振動を吸収する。
  • フラット形状のため転がりにくく、省スペース配線が可能。
  • より線と比べ表面積が大きいため放熱効果に優れ、安全電流が大きくとれます。

主な用途

  • 圧着端子等を用いて、自動車のアーシング用として
  • バスダクト・蓄電池・バッテリーモジュール等の可とう性を必要とされる、アース線・リード線として
  • 要請付き・電鉄加熱炉・プラズマ装置など高電力機器の、電線・リード線・アース線として
  • 各種大電流用リード線
  • フラット形状を活用し、カーペット下に布線するスピーカーケーブルとして

種類・記号

  • 平編銅線BCA・・・・・・・・・素線にメッキを施していない軟銅線を使用したもの。
  • 平編スズメッキ銅線TBC・・・・・・素線にスズメッキ軟銅線を使用したもの。

構  成

  • 軟銅線・スズメッキ軟銅線を集束したものを編組し、中空の丸編組線や平らの平編組線(BCATBC)にする。
  • 平編線の大きさは、公称断面積(mm2)で表す。断面積の許容差は表の本数に対して±5%以内にする

BCAの仕様

公称断面積 構成 計算断面積
(m㎡)
撚り線径
(約mm)
最大導体抵抗
20℃Ω/km
素線径 素線数
8.0m㎡ 0.12mm 704本 7.962 15×1.9 2.90
14m㎡ 0.12mm 1,248本 14.11 24×2.7 1.63
22m㎡ 0.12mm 1,920本 21.71 22×2.3 1.06
38m㎡ 0.12mm 3,312本 37.46 29×3.4 0.616
50m㎡ 0.12mm 4,368本 49.40 35 ×3.9 0.467

仕様書を見る※PDFダウンロードします
