明興双葉

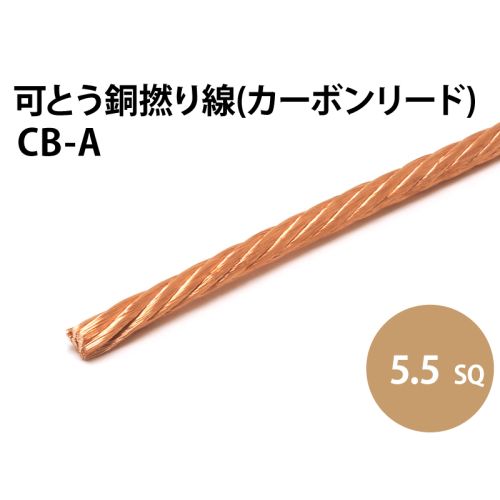

カーボンリード線 5.5sq
￥682 （税込）
カーボンリード線は、可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。シースがない裸の可とう銅撚り線です。
その他、平編銅線はこちら。
※こちらの商品はお取り寄せとなりますが、通常即日入荷になります。（土日祝を除く）
土日祝のご注文の場合、翌平日の入荷になります。
お取り寄せ【標準1~2営業日】 ※状況により都度連絡
商品詳細
概要
カーボンリード線（CB-A）
カーボンリード線は、可とう性を必要とする電気導体として電気機器の接続部、アース線等の使用に適しています。シースがない裸の可とう銅撚り線です。
※ こちらは取寄せ品です。通常、メーカー営業日は即日出荷可能ですが、土日祝・大型連休等の場合は翌営業日以降となります。予めご了承くださいませ。
特 徴
- 柔軟性に優れ、機器の振動を吸収する。
主な用途
- 圧着端子等を用いて、自動車のアーシング用として
- バスダクト・蓄電池・バッテリーモジュール等の可とう性を必要とされる、アース線・リード線として
- 各種大電流用リード線
種類・記号
- 可とう銅撚り線CB-A･･･メッキを施していない軟銅線を使用した物。
- 可とう銅撚り線CB-TA･･スズメッキを施している軟銅線を使用した物。
構 成
線の大きさは、公称断面積(mm2)で表す。
カーボンリード線の仕様
| 公称断面積 | 構成 | 計算断面積 (m㎡) |
|---|---|---|
| 1.25m㎡ | 7×16×0.12 | 1.266 |
| 2.0m㎡ | 7×25×0.12 | 1.978 |
| 3.5m㎡ | 7×44×0.12 | 3.481 |
| 5.5m㎡ | 7×70×0.12 | 5.538 |
| 8.0m㎡ | 7×111×0.12 | 8.783 |
| 14m㎡ | 7×7×26×0.12 | 14.401 |
| 22m㎡ | 7×7×40×0.12 | 22.155 |
| 38m㎡ | 7×7×69×0.12 | 38.218 |
| 50m㎡ | 7×7×108×0.12 | 59.820 |
