NEUTRIK（ノイトリック）

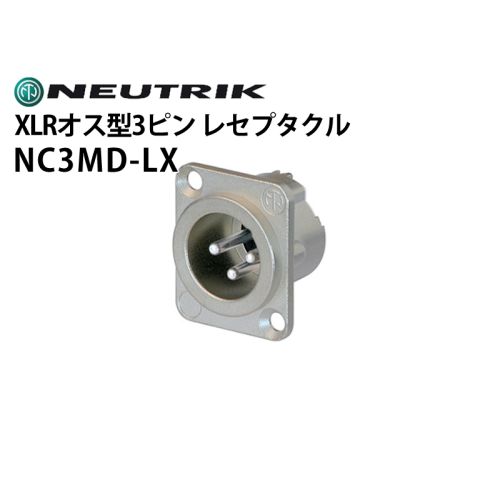

NC3MD-LX XLRタイプオス型3ピンレセプタクルコネクター（シルバー）
20%OFF ￥770 （税込） ￥770 （税込） ￥616 （税込） （税込）
NEUTRIK「NC3MD-LX」3ピンXLR（オス）レセプタクル。
耐ノイズ性に優れたフルメタルハウジングを使用した、高い信頼性を持つレセプタクルコネクター「DLXシリーズ」
パネル取付用レセプタクルで、ハンダ付けしやすい大きいハンダカップタイプです。
在庫あり
関連する商品
商品詳細
概要
NC3MD-LX XLRタイプオス型3ピンレセプタクルコネクター
NEUTRIK製 3ピンXLR（オス）レセプタクル「NC3MD-LX」（銀メッキ）です。
フルメタルハウジングを使用した高信頼性レセプタクルコネクター「DLXシリーズ」
パネル取付用レセプタクルで、ハウジングサイズはオス／メス共通です（ノイトリックピッチ）。
パネルに対して、表・裏のどちらからでも取付が可能です。
ポイント
- ハンダ付けしやすい大きいハンダカップ
- D型ハウジングにより、業界標準のD取り付け寸法との互換性があります
- より確かな接地を実現するための「2点接地仕様」を採用
- RFノイズへ対策された新設計のハウジング
- 旧DLシリーズからDLXシリーズへは、総合的に耐ノイズ性能を飛躍的に改善
NC3MD-LXの仕様・電気特性
| コンタクト | 材質 | 黄銅（CuZn35Pb2） |
|---|---|---|
| 表面処理 | Ag（銀メッキ） | |
| ハウジング | 材質 | 亜鉛ダイキャスト（ZnAl4Cu1） |
| 表面処理 | ニッケル | |
| ブッシング | ポリアミド（PA 6.6 30％GR） | |
| ロック機構 | 仕組み | ラッチロック |
| シャーシ形状 | D型 | |
| 適応電線サイズ | ～AWG14 | |
| 結線方法 | ハンダ付け | |
| 適応外径 | φ3.5～8.0mm | |
| 温度範囲 | -30℃～+80℃ | |
| その他 | 難燃性：UL 94 HB／防水性：IP40 | |
| ピン間容量 | ≦4pF |
|---|---|
| 接触抵抗 | ≦5mΩ |
| 耐電圧 | 1.5kV DC |
| 絶縁抵抗 | ＞10GΩ |
| 定格電流 | 16A |
| 定格電圧 | 50V未満 |
