日興電線

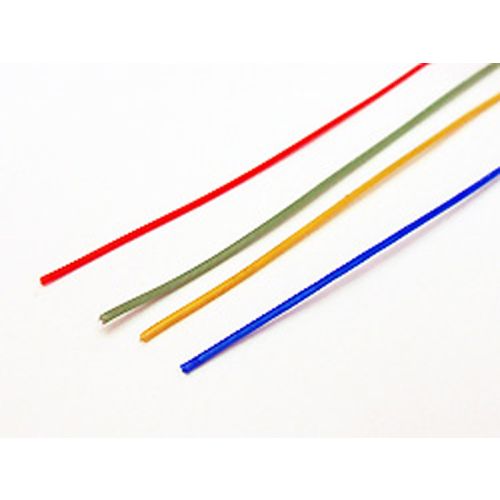

UL1513-ETFE AWG30(0.057sq) 500m_1041-10B
￥15,730 （税込）
電気・電子機器の内部配線用。仕上外径が細く、機械的強度に優れています。
お取り寄せ

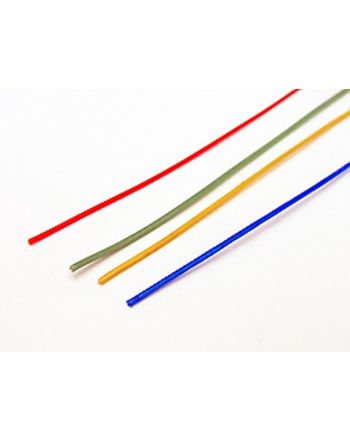

関連する商品
商品詳細
概要
UL1513 ニッコート 撚り導体 ETFE絶縁電線
電気・電子機器の内部配線用。
仕上外径が細く、機械的強度に優れています。
定格温度105℃、定格電圧 規定なし UL・VW1の燃焼試験に合格します。
☆印以外の商品は、お見積りをさせて頂きますので、こちらより お気軽にお問い合わせください。
標準納期は営業3~5日程度です。但しメーカー在庫状況により1ヶ月位かかる場合があります。予めご了承ください。
ケーブル構造･特性
※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。
| 型式番号 | 品名 | 定格 | 導体 | ETFE絶縁体 | 導体 抵抗 (at20℃) Ω・Km |
絶縁 抵抗 (at20℃) MΩ・Km |
試験 電圧 AC V/1分 |
許 容 電 流 A |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A W G |
断 面 積 m㎡ |
構成 | 外径 | 厚さmm | 仕上外径mm | |||||||
| 1041-05B | UL1513-ETFE-#36(7) | 105℃ | 36 | 0.014 | 7本/ 0.050mm |
0.150mm | 0.15 | 0.45 | 1,319.7 | 1,500 | 4,000 | 1.1 |
| ☆1041-08B | UL1513-ETFE-#32(7) | 32 | 0.034 | 7本/ 0.079mm |
0.237mm | 0.537 | 588.8 | 1.8 | ||||
| ☆1041-10B | UL1513-ETFE-#30(7) | 30 | 0.057 | 7本/ 0.102mm |
0.306mm | 0.606 | 376.9 | 2.3 | ||||
| ☆1041-12B | UL1513-ETFE-#28(7) | 28 | 0.089 | 7本/ 0.127mm |
0.381mm | 0.681 | 237.2 | 3.1 | ||||
| 1041-16B | UL1513-ETFE-#26(7) | 26 | 0.141 | 7本/ 0.160mm |
0.480mm | 0.780 | 148.9 | 4.2 | ||||
| 1041-10F | UL1513-ETFE-#26(19) | 26 | 0.155 | 19本/ 0.102mm |
0.510mm | 0.810 | 148.9 | 4.3 | ||||
| 1041-20B | UL1513-ETFE-#24(7) | 24 | 0.227 | 7本/ 0.203mm |
0.609mm | 0.909 | 93.2 | 5.8 | ||||
| 1041-12F | UL1513-ETFE-#24(19) | 24 | 0.215 | 19本/ 0.120mm |
0.600mm | 0.900 | 93.2 | 5.7 | ||||
| 1041-26B | UL1513-ETFE-#22(7) | 22 | 0.355 | 7本/ 0.254mm |
0.762mm | 1.062 | 55.0 | 8.1 | ||||
| 1041-16F | UL1513-ETFE-#22(19) | 22 | 0.382 | 19本/ 0.160mm |
0.800mm | 1.100 | 55.0 | 8.3 | ||||
| 1041-20F | UL1513-ETFE-#20(19) | 20 | 0.615 | 19本/ 0.203mm |
1.015mm | 1.315 | 34.6 | 11.4 | ||||
