日興電線

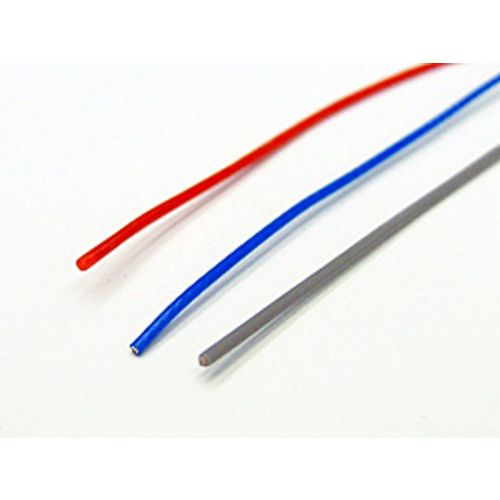

FR-ETFE 0.3sq(3/20/0.08) AWG22 100m_1001-08R
￥20,702 （税込）
機器の内部配線や、高密度配線に適します。
100mリール巻きです。
お取り寄せ
関連する商品
商品詳細
概要
ニッコートFR-ETFE 可撓撚導体ETFE絶縁電線
機器の内部配線や、高密度配線に適します。
極細導体なので、可撓性に優れています。
定格温度150℃、定格電圧250V及び600V UL・VW1の燃焼試験に合格しています。
標準納期は営業3~5日程度です。但しメーカー在庫状況により1ヶ月位かかる場合があります。予めご了承ください。
ケーブル構造･特性
※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。
| 型式番号 | 品名 | 定格 | 導体 | ETFE絶縁体 | 導体抵抗 (at20℃) Ω・Km |
絶縁抵抗 (at20℃) MΩ・Km |
試験 電圧 AC V/1分 |
許容 電流 A |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断 面 積 m㎡ |
構成 | 外径 | 厚さ mm |
仕上外径mm | |||||||
| 1001-05L | FR-ETFE 50/0.05 | 250V 150℃ |
27 | 0.10 | 50本/ 0.05mm |
0.41mm | 0.20 | 0.81 | 194.4 | 1,500 | 2,000 | 4.5 |
| 1001-08G | FR-ETFE 20/0.08 | 27 | 0.10 | 20本/ 0.08mm |
0.41mm | 0.15 | 0.71 | 184.0 | 1,500 | 4.3 | ||
| 1001-08H | FR-ETFE 30/0.08 | 26 | 0.15 | 30本/ 0.08mm |
0.51mm | 0.81 | 122.7 | 5.7 | ||||
| 1001-05S | FR-ETFE 3/34/0.05 | 24 | 0.20 | 3撚/34本/ 0.05mm |
0.67mm | 0.97 | 97.2 | 6.9 | ||||
| 1001-08K | FR-ETFE 40/0.08 | 24 | 0.20 | 40本/ 0.08mm |
0.58mm | 0.25 | 1.08 | 92.1 | 2,000 | 7.5 | ||
| 1001-08Q | FR-ETFE 60/0.08 | 22 | 0.30 | 60本/ 0.08mm |
0.72mm | 1.22 | 61.4 | 9.7 | ||||
| 1001-08R | FR-ETFE 3/20/0.08 | 22 | 0.30 | 3撚/20本/ 0.08mm |
0.83mm | 1.33 | 63.0 | 10.0 | ||||
| 1001-08S | FR-ETFE 100/0.08 | 21 | 0.50 | 100本/ 0.08mm |
0.92mm | 1.42 | 36.8 | 13.5 | ||||
