日興電線
UL1609-ETFE AWG16(19/0.32)_1031-32F
￥23,474 （税込）
UL1609 ニッコートETFE 撚線導体 ETFE絶縁電線
電子・電気機器の内部配線に適します。
電気特性及び機械特性が特に優れています。
定格温度１０５℃ 定格電圧１２５Ｖ
UL VW-1の燃焼試験に合格します。
お取り寄せ【標準3~5営業日】 ※状況により都度連絡
商品詳細
概要

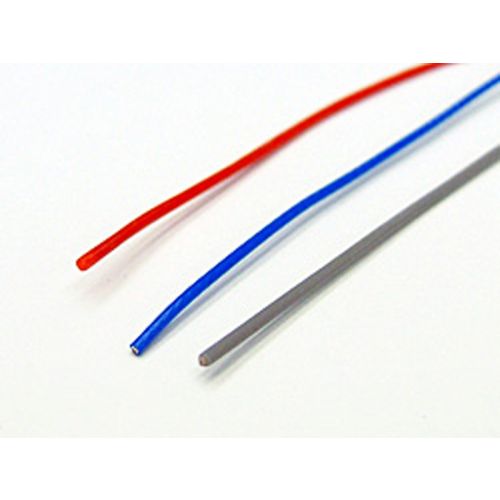

UL1609 撚り線導体ETFE絶縁電線
● 用 途
電子・電気機器の内部配線に適します。
● 特 徴
- 電気特性及び機械特性が特に優れています。
- 定格温度１０５℃ 定格電圧１２５Ｖ
- UL VW-1の燃焼試験に合格します。
● 仕 様
1条の標準長は、荷姿はコイル巻き又は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の10色を標準とします。
ケーブル構造･特性
※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。
| 型式番号 | 品名 | 定格 | 導体 | ETFE絶縁体 | 導体抵抗 (at20℃) Ω・Km |
絶縁抵抗 (at20℃) MΩ・Km |
試験 電圧 AC V/1分 |
許容 電流 A |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A W G |
断 面 積 m㎡ |
構成 | 外径 | 厚さ mm |
仕上 外径 mm |
|||||||
| 1031-26F | ETFE UL 19/0.254 | 125V 105℃ |
18 | 0.963 | 19本/ 0.254mm |
1.27mm | 0.23 | 1.73 | 2.18 | 1,500 | 4,000 | 16.3 |
| 1031-29F | ETFE UL 19/0.287 | 17 | 1.229 | 19本/ 0.287mm |
1.44mm | 1.90 | 17.2 | 19.2 | ||||
| 1031-32F | ETFE UL 19/0.32 | 16 | 1.528 | 19本/ 0.320mm |
1.60mm | 2.06 | 13.7 | 22.4 | ||||
