日興電線

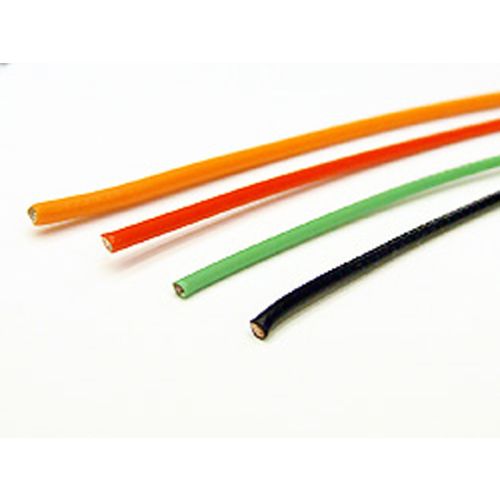

UL1610-ETFE AWG15(19/0.61)_1031-36F
￥28,204 （税込）
UL1610 ニッコートETFE 撚線導体 ETFE絶縁電線
電子・電気機器の内部配線に適します。
電気特性及び機械特性が特に優れています。
定格温度１０５℃ 定格電圧は規定無し
UL VW-1の燃焼試験に合格します。
お取り寄せ【標準3~5営業日】 ※状況により都度連絡
商品詳細
概要
UL1610 撚り線導体ETFE絶縁電線
● 用 途
電子・電気機器の内部配線に適します。
● 特 徴
- 電気特性及び機械特性が特に優れています。
- 定格温度１０５℃ 定格電圧は規定無し
- UL VW-1の燃焼試験に合格します。
● 仕 様
1条の標準長は、荷姿はコイル巻き又は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の10色を標準とします。
ケーブル構造･特性
※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。
| 型式番号 | 品名 | 定格 | 導体 | ETFE絶縁体 | 導体抵抗 (at20℃) Ω・Km |
絶縁抵抗 (at20℃) MΩ・Km |
試験 電圧 AC V/1分 |
許容 電流 A |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A W G |
断 面 積 m㎡ |
構成 | 外径 | 厚さmm | 仕上 外径 mm |
|||||||
| 1031-36F | ETFE UL 19/0.36 | 105℃ | 15 | 1.945 | 19本/ 0.361mm |
1.81mm | 0.28 | 2.73 | 10.9 | 1,500 | 4,000 | 27 |
| 1031-32J | ETFE UL 37/0.32 | 13 | 2.976 | 37本/ 0.320mm |
2.44mm | 2.80 | 6.8 | 37 | ||||
| 1031-40J | ETFE UL 37/0.40 | 11 | 4.743 | 37本/ 0.404mm |
2.83mm | 3.39 | 4.3 | 50 | ||||
