RG-316/U
￥1,320 （税込）

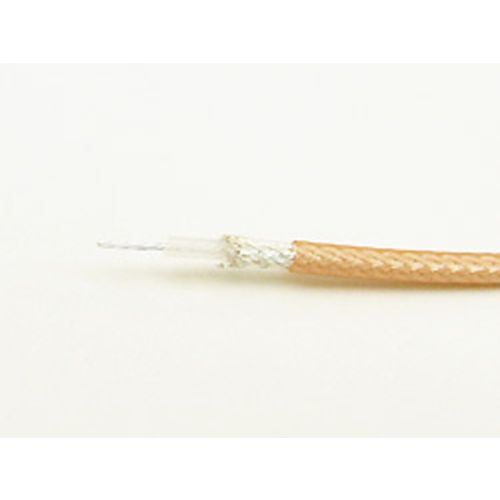

RG形高周波同軸ケーブル「RG-316/U（特性インピーダンス 50Ω）」です。
このRG形同軸ケーブルはフッ素絶縁体を使用しており、細線、軽量化に最適です。高速、高密度信号伝送特性があり、耐熱耐寒性、難燃性、耐薬品性、耐候性にも優れています。また、線径が細いにもかかわらず、高圧がかけられるなどの特徴もあり、同軸というだけではなくさまざまな用途に使用できます。
※こちらの商品を1巻でご注文の場合、1巻最長は50mとなります。
- 10mお買い上げで1mあたり ￥1,056 （税込） 割引率 20%。
- 50mお買い上げで1mあたり ￥950 （税込） 割引率 28%。
在庫あり
関連する商品
商品詳細
概要
RGタイプ高周波同軸ケーブル
フッ素樹脂が使用されたRG形同軸ケーブルは、細線、軽量化に最適です。高速、高密度信号伝送特性があり、耐熱耐寒性、難燃性、耐薬品性、耐候性にも優れています。
また、線径が細いにもかかわらず、高圧がかけられるなどの特徴もあり、同軸というだけではなくさまざまな用途に使用できます。
米軍規格MIL-C-17等に準拠した同軸ケーブルで、船舶や航空機をはじめとした各種用途に幅広く使用されています。米国においてはもとより、日本国内においても広く使用されているものです。
計測器，通信機器，無線など用途が広いケーブルです。
- マイクロ波無線機器配線
- 携帯電話などの無線機器配線
- ハイスピードコンピュータのリード線、等
RG形同軸ケーブルの特徴
- 絶縁抵抗が高い
- 絶縁耐圧が高い
- 軽量で取り扱いが容易
- 耐水性、耐老化性が良好
- 機械的強度が高い
名称はすべて「RG-＿/U」の記号で表わされており、RGは「Radio Guide」の略で、Uは「Universal」を意味しています。
同ナンバーでも「/U」であったり「A/U」や「B/U」とありますが、これは、後に仕様調整が加わったことで「/U → A/U → B/U」と型番が変化していった事を意味します。
なお、アップデートとは異なり、需要に合わせたマイナーチェンジのため、従来の型番と仕様調整後の型番が共存したまま流通していることが特徴です。
「RG-316/U」は「RG-188A/U」のシースをFEP素材とした仕様となります。
準拠規格
- 米軍陸海連合仕様書JAN-C-17、MIL-C-17
- 防衛庁仕様DSP-C-3102
- RoHS2指令（※ロットにより確認が必要な場合があります。）
RGタイプ以外に、Cタイプ(75Ω)、Dタイプ(50Ω)、その他特殊同軸ケーブルはこちら。
RG-316/Uの構造
| 内部導体 | 材質：銀メッキ カッパーウエルド線 |
|---|---|
| 構成：7本/0.17mm | |
| 絶縁体 | フッ素PTFE |
| 外径：1.52mm | |
| 外部導体 | 銀メッキ軟銅線編組 |
| 外径：1.92mm | |
| シース | フッ素(FEP) |
| 色：茶透明 | |
| 仕上り外径 | 2.5mm |
| 概算質量 | 21kg/km |
| 静電容量(pF/m) | 105 | |
|---|---|---|
| 特性インピーダンス(Ω/10MHz) | 50±2 | |
| 標準 減衰量 (dB/100m) |
50MHz | 18.7 |
| 100MHz | 27 | |
| 200MHz | 39 | |
| 400MHz | 56 | |
| 1000MHz | 91 | |
| 2000MHz | 132 | |
RGタイプ高周波同軸ケーブルの各種仕様
| 名 称 |
特性 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 特 性 イ ン ピ ｜ ダ ン ス 標 準 Ω |
静 電 容 量 約 nF /km |
減衰量標準値 dB/km | 波 長 短 縮 率 % |
最 大 使 用 電 圧 kV eff |
||||||
| 1 MHz |
10 MHz |
30 MHz |
100 MHz |
200 MHz |
2000 MHz |
|||||
| 8A/U | 52 | 97 | 5.7 | 19 | 35 | 70 | 105 | 450 | 67 | 4.0 |
| 11/U | 75 | 67 | 6.0 | 20 | 36 | 72 | 110 | 460 | 67 | 4.0 |
| 22/U | 95 | 53 | 9.5 | 33 | 56 | 110 | 175 | - | 67 | 1.0 |
| 55/U | 53.5 | 94 | 12 | 41 | 72 | 140 | 195 | 750 | 67 | 1.9 |
| 58/U | 53.5 | 94 | 13 | 42 | 75 | 140 | 200 | 830 | 67 | 1.9 |
| 58A/U | 50 | 102 | 14 | 48 | 81 | 160 | 230 | 900 | 67 | 1.9 |
| 58C/U | 50 | 102 | 14 | 48 | 81 | 160 | 230 | 900 | 67 | 1.9 |
| 59/U | 73 | 69 | 14 | 33 | 60 | 120 | 170 | 750 | 67 | 2.3 |
| 59B/U | 75 | 67 | 14 | 34 | 62 | 120 | 175 | 760 | 67 | 2.3 |
| 62/U | 93 | 44 | 11 | 26 | 45 | 83 | 125 | 500 | 84 | 0.75 |
| 62A/U | 93 | 44 | 11 | 26 | 45 | 83 | 125 | 500 | 84 | 0.75 |
| 62B/U | 93 | 44 | 16 | 36 | 54 | 100 | 145 | 550 | 84 | 0.75 |
| 63/U | 125 | 33 | 7.9 | 18 | 31 | 58 | 88 | 330 | 84 | 1.0 |
| 108A/U | 78 | 70 | 23 | 75 | 135 | 250 | 360 | - | 67 | 1.0 |
| 142B/U | 50 | 94 | 10 | 33 | 59 | 120 | 165 | 660 | 70 | 1.9 |
| 174/U | 50 | 101 | 54 | 110 | 155 | 260 | 380 | 1350 | 67 | 1.5 |
| 178B/U | 50 | 97 | 85 | 180 | 280 | 320 | 650 | 2300 | 70 | 1.0 |
| 179B/U | 75 | 64 | 98 | 180 | 230 | 325 | 430 | 1150 | 70 | 1.2 |
| 188A/U | 50 | 95 | 98 | 180 | 245 | 375 | 460 | 1450 | 70 | 1.2 |
| 196A/U | 50 | 97 | 85 | 180 | 280 | 460 | 650 | 2300 | 70 | 1.0 |
| 316/U | 50 | 105 | 270 | 390 | 1320 | 70 | 0.9 | |||
| 名 称 |
構造 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 内部 導体 構成 および 外径 mm |
絶縁体 | 外部 導体 |
シース | 外 装 種 別 |
ケ ｜ ブ ル 外 径 mm |
概 算 質 量 kg /km |
||||
| 標 準 外 径 mm |
構 成 |
外 径 mm |
構 成 |
材 質 |
||||||
| 8A/U | 7本/0.724mm | 7.2 | PE | 8.1 | C | PVC（黒） | - | 10.3 | 160 | |
| 11/U | 7本/0.404mmT | 7.2 | PE | 8.1 | C | PVC（黒） | - | 10.3 | 145 | |
| 22/U | 7本/0.386mm×2芯 | 7.2 | PE P | 8.1 | T | PVC（黒） | - | 10.3 | 150 | |
| 55/U | 1本/0.813mm | 2.9 | PE | 4.2 | TT | PE（自然） | - | 5.0 | 55 | |
| 58/U | 1本/0.813mm | 2.9 | PE | 3.6 | T | PVC（黒） | - | 5.0 | 40 | |
| 58A/U | 19本/0.180mmT | 2.9 | PE | 3.6 | T | PVC（黒） | - | 5.0 | 40 | |
| 58C/U | 19本/0.180mmT | 2.9 | PE | 3.6 | T | PVC（黒） | - | 5.0 | 40 | |
| 59/U | 1本/0.643mmCW | 3.7 | PE | 4.5 | C | PVC（黒） | - | 6.2 | 60 | |
| 59B/U | 1本/0.583mmW | 3.7 | PE | 4.5 | C | PVC（黒） | - | 6.2 | 60 | |
| 62/U | 1本/0.543mmCW | 3.7 | SSPE C | 4.5 | C | PVC（黒） | - | 6.2 | 55 | |
| 62A/U | 1本/0.643mmCW | 3.7 | SSPE C | 4.5 | C | PVC（黒） | - | 6.2 | 55 | |
| 62B/U | 7本/0.203mmW | 3.7 | SSPE C | 4.5 | C | PVC（黒） | - | 6.2 | 55 | |
| 63/U | 1本/0.643mmCW | 7.2 | SSPE C | 8.1 | C | PVC（黒） | - | 10.3 | 130 | |
| 108A/U | 7本/0.320mm×2芯 | 2.0 | PE1 | 4.5 | T | PVC（黒） | - | 6.0 | 55 | |
| 142B/U | 1本/0.991mmCW | 2.9 | TFE | 4.2 | SS | FEP（茶） | - | 5.0 | 70 | |
| 174/U | 7本/0.160mmCW | 1.5 | PE | 2.0 | T | PVC（黒） | - | 2.5 | 12 | |
| 178B/U | 7本/0.102mmSCW | 0.86 | TFE | 1.3 | S | FEP（茶） | - | 1.8 | 9 | |
| 179B/U | 7本/0.102mmSCW | 1.5 | TFE | 2.0 | S | FEP（茶） | - | 2.5 | 16 | |
| 188A/U | 7本/0.170mmSCW | 1.5 | TFE | 2.0 | S | TFE（白） | - | 2.6 | 16 | |
| 196A/U | 7本/0.102mmSCW | 0.86 | TFE | 1.3 | S | TFE（白） | - | 2.0 | 10 | |
| 316/U | 7本/0.17mmCW | 1.52 | PTFE | 1.92 | S | FEP（茶透明） | - | 2.5 | 21 | |
| 注1 略号 | |
|---|---|
| ＜内部導体＞ （記号のないもの）：軟銅線 S：銀めっき軟銅線 T：すずめっき軟銅線 CT：軟銅パイプ CW：カッパーウェルド線 TCW：すずめっきカッパーウェルド線 SCW：銀めっきカッパーウェルド線 N：ニクロム線 F：フォルマール線 ＜外部導体＞ C：軟銅線一重編組 T：すずめっき軟銅線一重編組 S：銀めっき軟銅線一重編組 CC：軟銅線二重編組 TT：すずめっき軟銅線二重編組 SS：銀めっき軟銅線二重編組 SC：銀めっき軟銅線一重編組＋軟銅線一重編組 TIT：すずめっき軟銅線編組＋綿糸編組＋すずめっき軟銅線編組 TIG：すずめっき軟銅線編組＋綿糸編組＋亜鉛めっき鉄線編組 TTTT：すずめっき軟銅線四重編組 |
＜絶縁体＞ PE：ポリエチレン充実絶縁 PE i ：2導体をそれぞれポリエチレン充実絶縁 PE P ：2導体を平行にし、ポリエチレンの共通充実絶縁 PE W ：2導体にそれぞれポリエチレンの充実絶縁をし、対よりした上にポリエチレンの共通充実絶縁 PE 2 ：2導体をそれぞれポリエチレン充実絶縁した2心同軸 PE LN ：ポリエチレン充実絶縁上に低雑音処理を行う SSPE C ：ポリエチレンコルデル＋ポリエチレンパイプ SSPE b ：ポリエチレン編組＋ポリエチレンパイプ TFE：四フッ化エチレン充実絶縁 TFE 1 ：四フッ化エチレンテープ絶縁 FG：ガラス糸編組 FEP：フッ化エチレンプロピレン ＜被覆＞ PVC：塩化ビニル PE：ポリエチレン TFE：四フッ化エチレン充実絶縁 FEP：フッ化エチレンプロピレン ＜外装＞ 編組：亜鉛めっき鉄線編組またはアルドライ線編組 鉛：鉛シース 鉛＋鉄線：鉛シース＋鉄線外装 |
| 注2 使用温度範囲 | |
|---|---|
| ビニル外被 クロロプレンゴム外被 ポリエチレン外被 TFE外被 ガラス糸編組 FEP外被 |
-15℃～60℃ -25℃～70℃ -40℃～75℃ -70℃～250℃ -70℃～200℃ -70℃～200℃ |
