富士電線工業

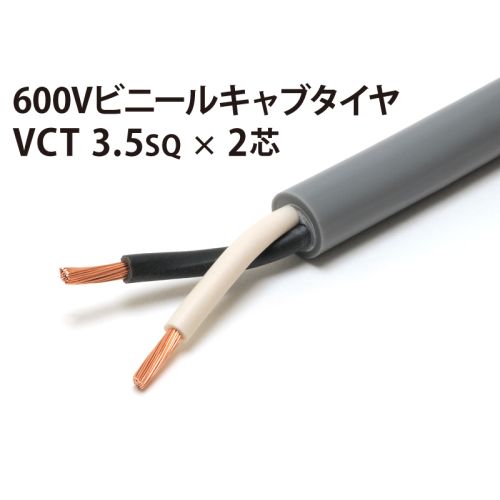

VCT 3.5Sq× 2芯
￥572 （税込）
ビニルキャプタイヤケーブルはJIS C-3312に規定されているケーブルで交流600Vまたは直流750V以下の移動用機器または配線等に用いられ、JIS C3302「ゴムキャプタイヤケーブル」に規定された1種及び2種に相当する物です。
※こちらの商品は1巻でのご注文の場合100m巻きとなります。
- 10mお買い上げで1mあたり ￥462 （税込） 割引率 19%。
- 100mお買い上げで1mあたり ￥341 （税込） 割引率 40%。
在庫あり
商品詳細
概要
「VCT」「VCTF」は絶縁体・シース共にビニル（ビニール）で出来た汎用のキャブタイヤケーブルで柔軟性を有します。交流600V以下、直流750V以下の電圧で使用される「VCT」に対し、「VCTF」は交流300V以下の電圧で使用され、耐電圧の低い「VCTF」のほうが「VCT」に比べ、被覆が薄く出来ています。使用される環境によって最適なケーブルをお選びください。
VCTのポイント
「VCT」は交流600V以下、直流750V以下の移動用電気機器の電源回路の配線及び制御回路用の配線、その他可とう性が要求される場所で広く使用されます。 「VCTF」は主に屋内で使用する300V以下の小型電気器具やFA関係（ファクタリーオートメーション）工場の、自動化用機器の配線等に使用されています。 シースの色（ケーブルの色）は共に灰色が一般的ですが、メーカーによって若干異なりますので、ご注意ください。 ROHS指令対応品です。
※色別：黒、白、赤、緑、黄、茶、青、灰、橙、若葉、桃、薄青の12色を標準とし、13心以上は色別と線心上のライン色別により識別します。
| 線心No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 色別 | 黒 | 白 | 赤 | 緑 | 黄 | 茶 | 青 | 灰 | 橙 | 若葉 | 桃 | 薄青 | 白 | 赤 | 緑 |
| ライン色 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 黒 | 黒 | 黒 |
| 線心No. | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 色別 | 黄 | 茶 | 青 | 灰 | 橙 | 若葉 | 桃 | 薄青 | 黒 | 白 | 緑 | 黄 | 茶 | 青 | 灰 |
| ライン色 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 赤 | 赤 | 赤 | 赤 | 赤 | 赤 | 赤 |
VCTの仕様
| 構造 | 丸型キャプタイヤ |
|---|---|
| 導体構成 | 3.5sq (45本 / 0.32mm) ×2芯 |
| 線材 | タフピッチ銅 |
| 絶縁体（内部） | PVC |
| 絶縁体（外部） | PVC |
| 絶縁体標準厚 | 0.8mm |
| シース厚 | 1.8mm |
| シースカラー | 灰色 |
| 仕上がり外径 | 12mm |
| 許容電流 | 32A |
| 耐電圧 | 600V(AC), 750V(DC) |
| 連続導体許容温度 | 60℃ |
