富士電線工業

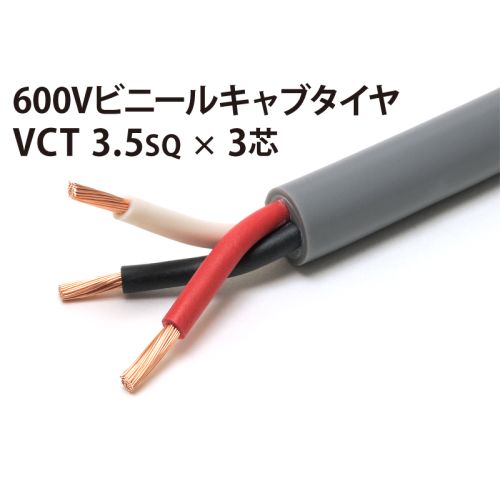

VCT 3.5Sq× 3芯
￥803 （税込）
「VCT」は交流600V以下、直流750V以下の移動用電気機器の電源回路や各種設備の制御用回路等の配線にご使用いただけます。
※こちらの商品は1巻でのご注文の場合100m巻きとなります。
- 10mお買い上げで1mあたり ￥660 （税込） 割引率 18%。
- 100mお買い上げで1mあたり ￥484 （税込） 割引率 40%。
在庫あり
商品詳細
概要
「VCT」「VCTF」は絶縁体・シース共にビニル（ビニール）で出来た汎用のキャブタイヤケーブルで柔軟性を有します。交流600V以下、直流750V以下の電圧で使用される「VCT」に対し、「VCTF」は交流300V以下の電圧で使用され、耐電圧の低い「VCTF」のほうが「VCT」に比べ、被覆が薄く出来ています。使用される環境によって最適なケーブルをお選びください。
VCTのポイント
「VCT」は交流600V以下、直流750V以下の移動用電気機器の電源回路の配線及び制御回路用の配線、その他可とう性が要求される場所で広く使用されます。 「VCTF」は主に屋内で使用する300V以下の小型電気器具やFA関係（ファクタリーオートメーション）工場の、自動化用機器の配線等に使用されています。 シースの色（ケーブルの色）は共に灰色が一般的ですが、メーカーによって若干異なりますので、ご注意ください。 ROHS指令対応品です。
※色別：黒、白、赤、緑、黄、茶、青、灰、橙、若葉、桃、薄青の12色を標準とし、13心以上は色別と線心上のライン色別により識別します。
| 線心No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 色別 | 黒 | 白 | 赤 | 緑 | 黄 | 茶 | 青 | 灰 | 橙 | 若葉 | 桃 | 薄青 | 白 | 赤 | 緑 |
| ライン色 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | 黒 | 黒 | 黒 |
| 線心No. | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 色別 | 黄 | 茶 | 青 | 灰 | 橙 | 若葉 | 桃 | 薄青 | 黒 | 白 | 緑 | 黄 | 茶 | 青 | 灰 |
| ライン色 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 赤 | 赤 | 赤 | 赤 | 赤 | 赤 | 赤 |
VCTの仕様
| 構造 | 丸型キャプタイヤ |
|---|---|
| 導体構成 | 3.5sq (45本 / 0.32mm) ×3芯 |
| 線材 | タフピッチ銅 |
| 絶縁体（内部） | PVC |
| 絶縁体（外部） | PVC |
| 絶縁体標準厚 | 0.8mm |
| シース厚 | 1.9mm |
| シースカラー | 灰色 |
| 仕上がり外径 | 13mm |
| 許容電流 | 28A |
| 耐電圧 | 600V(AC), 750V(DC) |
| 連続導体許容温度 | 60℃ |
