坂東電線

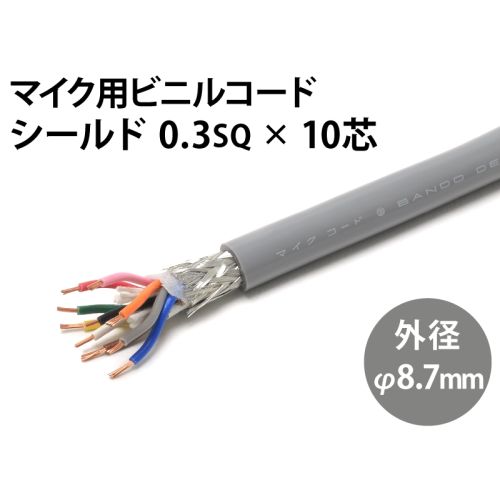

シールド0.3sq×10芯

¥902 (税込)

灰色のビニルシースの一般的なマイクロホン用ビニルコード【0.3mm2×10芯】です。
シールドに銅編組を用いたポピュラータイプで静電しゃへい効果も良く、多方向ノイズも防止できる、柔軟性が良いなど多くの利点を備えています。

※こちらの商品を最長1巻でお求めの場合は、1巻は100mとなります。

  • 10mお買い上げで1mあたり ¥671 (税込) 割引率 26%。
  • 100mお買い上げで1mあたり ¥504 (税込) 割引率 44%。
在庫あり

商品詳細

概要

一般マイクロホン用ビニルコード(MVVS)

シースに灰色のビニルを採用した一般的なマイクロホン用ビニルコードです。シールドに銅編組を用いたポピュラータイプで静電しゃへい効果も良く、多方向ノイズも防止できる、柔軟性が良いなど多くの利点を備えています。

特 徴

  • 柔軟性・加工性に優れ、線心識別も容易にできます。
  • 放射ノイズや外部ノイズの影響に対して高い抑制効果があります。
  • マイクロホン用ビニルコードは、マイクコードやシールドケーブル、遮へいコードなどとも呼ばれます。

用 途

  • OA機器、FA機器、音響機器および通信機器などの配線に使用されています。
  • 小勢力回路及び弱電流回路用(60V以下)の通信機器などの配線などに適しています。

シールド 0.3sq×10芯 の仕様

導体 材質 JIS C 3152 裸軟銅線
導体断面積 0.3mm2(AWG22)
構成 12本/0.18mm
外径 φ0.7mm
絶縁体 材質 ビニル(PVC)
厚さ 0.4mm
外径 φ1.5mm
遮へい 材質 スズメッキ軟銅線
構造 編組シールド
密度 80%以上
シース 材質 ビニール(PVC)
淡灰色(つや有)
厚さ 1.0mm
外径(仕上り外径) 8.7mm
印字 マイクコード BANDO DENSEN サイズ 0.3 LF
導体抵抗 Ω/km以下 63.0
試験電圧 V(1分間) AC500
定格 60V
使用温度範囲 0℃~60℃

一般マイクロホン用ビニルコード 取り扱い一覧

名 称 導 体 絶縁体 芯 数 シールド シース
断面積 素線構成
本/mm
材 質 厚 さ
mm
材 質 外 径
φmm
SP-
MVVS
0.08mm2
(AWG28)
7/0.12 TA ビニル(PVC) 0.22 1芯 横巻 ビニル(PVC) 淡灰色 1.6
2芯 2.5
MVVS 7/0.12 A 0.2 3芯 編組 濃灰色 3.2
4芯 3.8
SP-
MVVS
0.11mm2
(AWG27)
10/0.12 TA ビニル(PVC) 0.28 1芯 横巻 ビニル(PVC) 淡灰色 1.8
2芯 3.0
0.14mm2
(AWG26)
12/0.12 TA ビニル(PVC) 0.26 1芯 横巻 ビニル(PVC) 淡灰色 1.8
2芯 3.0
VSVC 0.18mm2
(AWG24)
7/0.18 A ビニル(PVC) 0.33 2芯 編組 ビニル(PVC) 濃灰色 4.2
3芯 4.4
4芯 4.7
6芯 5.4
8芯 6.1
10芯 7.5
12芯 7.7
16芯 8.3
20芯 9.1
24芯 9.9
MVVS 0.3mm2
(AWG22)
12/0.18 A ビニル(PVC) 0.40 1芯 編組 ビニル(PVC) 淡灰色 3.0
2芯 5.6
3芯 5.8
4芯 6.2
5芯 6.7
6芯 7.1
8芯 7.6
10芯 8.7
12芯 9.1
20芯 10.9
MVVS 0.5mm2
(AWG20)
20/0.18 A ビニル(PVC) 0.50 1芯 編組 ビニル(PVC) 淡灰色 4.5
2芯 6.4
3芯 6.7
4芯 7.2
5芯 7.7
6芯 8.3
8芯 8.9
10芯 10.3
12芯 10.8
20芯 13.3
MVVS 0.75mm2
(AWG18)
30/0.08 A ビニル(PVC) 0.60 1芯 編組 ビニル(PVC) 淡灰色 4.9
2芯 7.2
3芯 7.6
4芯 8.2
MVVS 1.25mm2
(AWG16)
50/0.08 A ビニル(PVC) 0.60 1芯 横巻 ビニル(PVC) 淡灰色 4.6
2芯 編組 8.0
MVVS 2.0mm2
(AWG14)
37/0.26 A ビニル(PVC) 0.60 1芯 横巻 ビニル(PVC) 淡灰色 4.9

その他にも、軟質素材を用いた黒色シースの軟質シールド各種や、さらに細径タイプの極細シールド、卓内配線用シールド線のHCシリーズなどもございます。
