カナレ電気

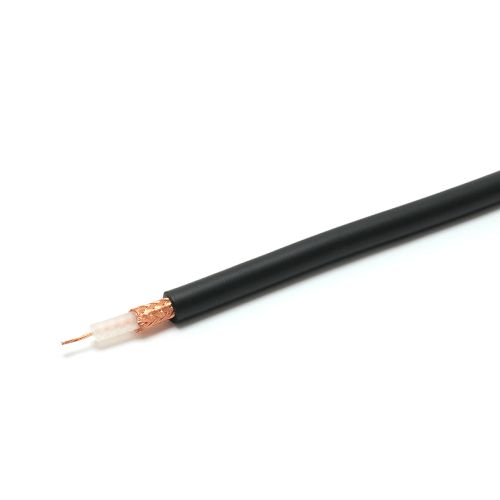

L-3C2VS 75Ω同軸ケーブル
￥176 （税込）
高周波機器の接続、内部配線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。
※こちらの商品を1巻でお求めの場合、1巻は100mとなります。
その他、カナレ製品はこちら。
- 100mお買い上げで1mあたり ￥150 （税込） 割引率 15%。
在庫あり
関連する商品
商品詳細
概要
高周波機器の接続、内部配線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。
特性インピーダンスは75Ωで、CATVやテレビ受信の用途に使用できます。内部導体が撚線構造のため、特に屈曲の多い箇所での使用に最適です。
| 静電容量 | 約67nF/km |
|---|---|
| 特性インピーダンス | 75±3Ω |
| シースカラー | 黒 |
L-3C2VSの特性・構造
| 特 性 構 造 名 称 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減衰量標準値 dB/km | 試 験 電 圧 kV eff |
内部導 体構成 および 外径 mm |
PE 絶 縁 外 径 mm |
外 部 導 体 構 成 |
被覆 | 仕 上 外 径 約 mm |
概算 質量 kg/km |
||||||
| 10 MHz |
30 MHz |
275 MHz |
800 MHz |
1300 MHz |
材質 | 標準 厚さ mm |
|||||||
| L-3C2VS | 27 | 82 | 143 | 390 | - | 1 | 7/ 0.18 |
3.1 | 0.12mm/ 7/16 |
PVC | 1.2 | 5.5 | 45 |
| L-5C2VS | 34 | 59 | 178 | 304 | - | 1 | 7/ 0.26 |
4.8 | 0.12mm/ 7/24 |
PVC | 1.3 | 7.4 | 68 |
