フジクラ・ダイヤケーブル

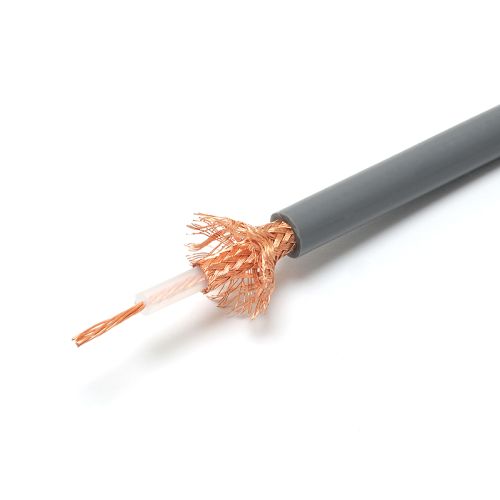

3D-2W

¥649 (税込)

高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。特性インピーダンスは50Ωで、無線、通信関連の用途に使用できます。

※こちらの商品は1巻でのご注文の場合100m巻きとなります。

  • 10mお買い上げで1mあたり ¥550 (税込) 割引率 15%。
  • 100mお買い上げで1mあたり ¥406 (税込) 割引率 37%。
在庫あり

商品詳細

概要

高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。
特性インピーダンスは50Ωで、無線、通信関連の用途に使用できます。

3D-2Wの仕様

静電容量 約100nF/km
特性インピーダンス 50±2Ω (0.8D-2Vは50±4Ω)
波長短縮率 約67%
絶縁抵抗 10kMΩ-km以上
減衰量の許容最大値 標準値の115% (0.8D-2Vは125%)

*PVC被覆の色は灰、PE被覆の色は灰色を標準とする。






減衰量標準値 dB/km



kV
eff
内部導体
構成および
外径 mm
PE




mm





被覆




mm




kg/km
1
MHz
10
MHz
30
MHz
200
MHz
4000
MHz





mm
1.5D-QEV 27 85 155 420 - 1 7/0.18 1.6 C PVC 0.4 2.9 14
1.5D-2V 27 85 155 420 - 1 7/0.18 1.6 C PVC 0.4 2.9 14
2.5D-2V 15 50 86 235 - 1 0.8 2.7 C PVC 0.5 4.3 30
3D-2V 13 44 77 220 1400 1 7/0.32 3.0 C PVC 0.9 5.5 48
3D-2W 13 44 77 220 1400 1 7/0.32 3.0 CC PVC 1.0 6.4 75
5D-2V 7.3 26 46 125 760 2 1.4 4.8 C PVC 1.0 7.5 90
5D-2W 7.3 26 46 125 760 2 1.4 4.8 CC PVC 1.0 8.2 120
8D-2V 4.8 17 30 85 600 2 7/0.8 7.8 C PVC 1.4 11.5 200
8D-2W 4.8 17 30 85 600 2 7/0.8 7.8 CC PVC 1.4 12.4 250
10D-2V 3.6 14 24 65 490 3 2.9 9.9 C PVC 1.4 13.7 280
10D-2W 3.6 14 24 65 490 3 2.9 9.9 CC PVC 1.4 14.7 370
