潤工社

DFS-020

¥880 (税込)

FEP誘電体(絶縁体)が特徴の高周波同軸、ジュンフロン同軸ケーブル「DFSシリーズ」です。インピーダンス50Ω、細線、軽量化に最適です。

このDFS020は0.8D相当であり、各種コネクターは0.8D対応品が応用できます。
高速、高密度信号伝送特性があり、耐熱耐寒性、難燃性、耐薬品性、耐候性にも優れています。

※こちらの商品を1巻でお求めの際は、1巻は100mとなります。

  • 100mお買い上げで1mあたり ¥660 (税込) 割引率 25%。
在庫あり

商品詳細

概要

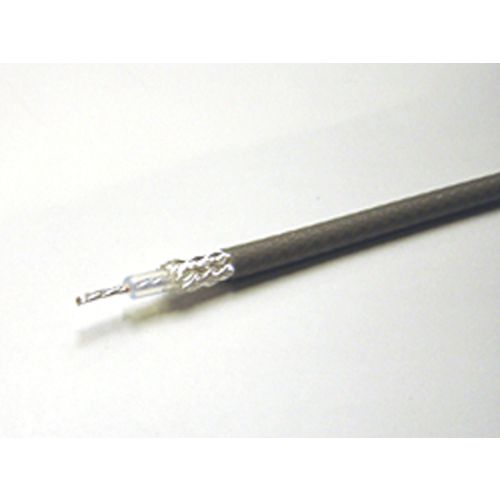

ジュンフロン同軸ケーブル インピーダンス50Ω

細線、軽量化に最適です。高速、高密度信号伝送特性があり、耐熱耐寒性、難燃性、耐薬品性、耐候性にも優れています。また、線径が細いにもかかわらず、高圧がかけられるなどの特徴もあり、同軸というだけではなくさまざまな用途に使用できます。

  • 高周波機器、小型端末、過酷な環境での使用、高信頼性を必要とする機器内配線などに最適。

DFSシリーズの仕様

名  称 特     性
特性
インピーダンス
Ω
静電容量
pF/m
減衰量標準値 dB/km 導体抵抗[20℃]
Ω/km
試験電圧
V/1分
絶縁抵抗
MΩ・km
概算質量kg/km 備考
100
MHz
400
MHz
DFS020 50±5 95 504 921 832 1000 1000 4.5 0.8D相当
DFS030 50±2 95 316 640 105 1000 1000 16 1.5D相当
DFS040 50±2 95 180 360 32.7 1000 1000 40 2.5D相当
名  称 構     造
内部導体 絶縁体 外部導体 外装シース 仕上り
外径
φmm
材質 構成
本/mm
外径
φmm
材質 外径
φmm
材質 構成 密度
%
材質 厚さ
mm
DFS020 銀メッキ
カッパー
ウェルド
線(SW)
7/0.10 0.30 FEP 自然 0.88 銀メッキ
軟銅線
(SA)
27/0.10
横巻
90 FEP 0.10 1.28
DFS030
銀メッキ
軟銅線
(SA)

7/0.18 0.54 FEP 自然 1.51 16/4/0.12
編組
90 FEP 0.20 2.51
DFS040 7/0.32 0.96 FEP 自然 2.76 35/0.14
編組
90 FEP 0.25 4.06
使用温度範囲 難燃性 耐候性 耐薬品性 耐油性
-100℃~200℃

※使用温度範囲・各耐性は構造特性から考慮した参考値です。
